在现代电子设备的核心部件中,多层 PCB电路板很常见,它能够在有限的空间内实现复杂的电路连接和功能集成,而这离不开对各层的合理定义与精心设计。下面就来一一介绍多层PCB电路板各层定义

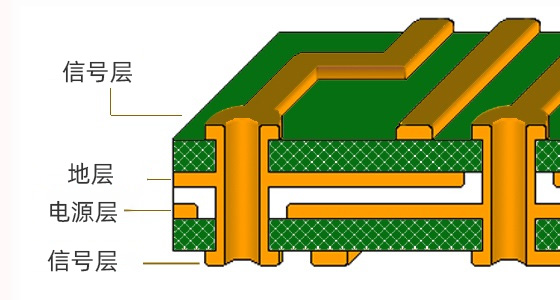

信号层是多层 PCB中用于传输电信号的主要层面,通常可分为顶层(Top Layer)和底层(Bottom Layer)以及若干个中间信号层(Inner Signal Layers)。
顶层和底层信号层在设计上具有一定的开放性和便利性。它们往往直接与外部的电子元件进行连接,例如各种芯片、电阻、电容等通过焊接或者插件的方式与这两层相连。在布线方面,由于其易于操作和观察,常被用于布置一些对信号完整性要求相对不那么苛刻或者较为简单的线路,比如低速数字信号线路、部分模拟信号线路以及一些电源分配线路的分支部分。
中间信号层则更多地承担着复杂高速信号的传输任务。随着电子设备运行速度的不断提高,高速信号在传输过程中极易受到干扰,而中间信号层被上下的地层或者电源层所包围,能够形成良好的屏蔽效果,减少外界电磁干扰对信号的影响,同时也降低了自身信号对外界的辐射干扰。例如在计算机主板的多层 PCB设计中,CPU 与内存之间的高速数据传输线路往往会被安排在中间信号层,以确保数据传输的准确性和稳定性。
电源层的主要功能是为整个 PCB上的各个电子元件提供稳定的电源供应。一般会有专门的电源平面层,如 +5V 层、+3.3V 层、+12V 层等,根据不同元件的工作电压需求进行划分。
电源层能够将电源以较为均匀的分布形式传输到各个需要的部位,减少了因线路过长或者过细而导致的电压降问题。在设计时,电源层通常会与地层紧密相邻,两者之间形成电容效应,这有助于抑制电源噪声,提高电源的稳定性。例如在一些高精度的模拟电路 PCB设计中,稳定的电源供应对于模拟信号的处理精度至关重要,合理设计的电源层能够有效降低电源纹波对模拟信号的干扰。
地层在多层 PCB中起到了屏蔽和信号回流的重要作用。它为整个电路板提供了一个公共的参考电位,所有的信号都以地层为基准进行传输和处理。
地层能够有效地屏蔽外界的电磁干扰,防止其对内部信号层的信号产生影响。同时,在高速数字电路中,信号在传输过程中会形成回路,地层就为这些信号提供了低阻抗的回流路径。例如在高速 DDR 内存电路设计中,良好的地层设计能够确保内存数据信号在高速传输过程中的信号完整性,减少信号反射和串扰现象的发生。通常地层会与电源层交替分布,形成所谓的 “层叠结构”,以优化 PCB的电气性能。
机械层并非用于电气信号的传输或者电源分配,而是主要服务于 PCB的机械结构设计和制造。
它可以定义 PCB的外形轮廓、安装孔的位置和尺寸、定位孔的信息以及一些特殊的机械结构要求,如板边的凹槽、凸起等。这些信息对于 PCB的加工制造环节至关重要,能够确保 PCB在组装到电子设备中时能够准确无误地进行安装和固定,并且与其他机械部件实现良好的配合。例如在手机 PCB的设计中,机械层会精确地定义摄像头模组、显示屏接口等部件的安装位置和固定方式,以保证手机整体结构的紧凑性和稳定性。
丝印层主要用于在 PCB的表面印制各种标识信息,包括元件的编号、型号、极性标志、公司 logo 以及一些生产批次信息等。
丝印层的存在极大地方便了 PCB的组装、调试和维修过程。技术人员可以通过丝印层上的信息快速准确地识别各个元件的位置和参数,从而进行正确的元件安装和电路调试。在生产过程中,丝印层也有助于质量控制人员对 PCB的生产批次和质量信息进行追溯。例如在工业控制电路板的丝印层上,会清晰地标注各个接口的功能名称,以便于工程师在现场进行设备调试和维护时能够迅速找到对应的接口。
多层 PCB电路板各层的定义相互关联、相辅相成,共同构建起一个高效、稳定、可靠的电路载体。在设计多层 PCB时,需要综合考虑电路功能、信号完整性、电源分配、机械结构以及生产制造等多方面的因素,合理地对各层进行规划和定义,才能打造出满足现代电子设备复杂需求的高品质 PCB产品。
