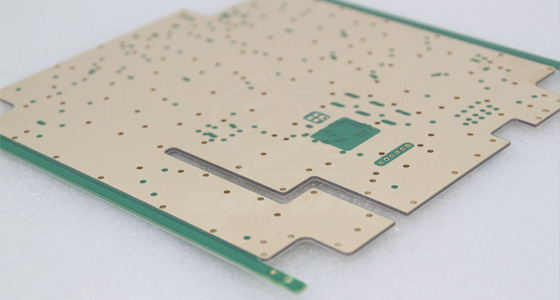

电子产品向更小、更轻、更可靠的方向发展，使得PCB的表面处理工艺也在不断革新。接下来将介绍深圳PCB厂商常见的表面处理工艺，以及未来的发展趋势。

一、常见的表面处理工艺

热风整平（HASL）: 这是传统、成本最低的表面处理工艺。通过将熔融的焊料喷涂到线路板表面，然后用热风刀进行整平，形成一层薄薄的锡铅合金层。然而，HASL工艺存在着平整度差、不适合精细间距元件等缺点。

化学镍金（ENIG）: 这种工艺在电路板表面形成一层致密的镍层和一层薄薄的纯金层。ENIG工艺具有良好的焊接性能、耐腐蚀性和平整度，广泛应用于高可靠性产品和精细间距元件。然而，ENIG工艺的成本较高，并且存在“黑盘”等潜在问题。

化学镍钯金（ENEPIG）: 这是ENIG工艺的改进版，在镍层和金层之间增加了一层钯层。ENEPIG工艺有效避免了“黑盘”问题，并提供了更好的焊接和导电性能。

有机可焊性保护剂（OSP）: 这是一种环保型的表面处理工艺，通过在铜表面形成一层有机薄膜来保护铜不被氧化，并提高可焊性。OSP工艺成本低廉，且适用于高速自动化生产。但是，OSP薄膜的寿命较短，需要适当的存储条件。

电镀镍金（Immersion Gold）: 这种工艺在电路板表面电镀一层镍层和一层金层。与ENIG相比，电镀镍金工艺的金层更厚，更适合需要多次焊接或需要高可靠性的应用。

二、深圳PCB厂商的工艺创新

面对日益复杂的市场需求，深圳的PCB厂商不断进行技术创新，开发出许多先进的表面处理工艺：

选择性电镀: 传统的表面处理工艺是对整个面板进行处理，而选择性电镀技术可以根据需要在特定的区域进行电镀，从而节省材料成本和工艺时间。

纳米涂层: 一些深圳厂商正在探索使用纳米技术来开发更薄、更耐用、更具环保性的表面处理涂层。

激光直接成像（LDI）: 通过使用激光技术直接在PCB表面形成图形，可以省去传统曝光和显影步骤，提高生产效率和图形精度。

三、未来发展趋势

环保化: 随着环保法规的日益严格，PCB厂商将更加注重开发环保型表面处理工艺，例如使用无铅焊料、减少化学品使用等。

精细化: 随着电子产品向更小的方向发展，PCB的线宽线距将进一步缩小，这对表面处理工艺提出了更高的要求。

多功能化: 未来的表面处理工艺将不仅仅是起到防腐蚀和可焊性的作用，还将具备导电、散热、抗干扰等多种功能。

表面处理工艺是PCB制造过程中非常重要的一环。深圳PCB厂商凭借强大的研发实力和创新精神，不断推动着表面处理工艺的发展，为全球电子产品提供更优质、更可靠的PCB。
