在PCB电路板的制造流程中,曝光工艺是一道具有极高技术含量和关键作用的工序,直接决定了电路板线路图案的精度与质量,进而影响整个电子产品的性能表现。对于 PCB电路板生产厂家来说,掌握精准、高效的曝光工艺是在市场竞争中立足的核心竞争力之一。
曝光工艺的核心原理基于光化学反应。PCB电路板生产厂家使用的干膜光阻剂(由聚酯薄膜、光阻剂层和聚乙烯保护膜组成)在特定波长的紫外线照射下,光阻剂层中的感光成分会发生化学反应,其分子结构发生改变,从而使受光区域的光阻剂性质发生变化,由原本可溶于显影液变为不溶(正性光阻剂)或反之(负性光阻剂)。这样,在后续的显影工序中,就能通过溶解掉未曝光或已曝光的光阻剂,将设计好的线路图案精确地转移到 PCB 板上。
PCB 电路板生产厂家首先需要根据电路板的设计文件,制作出高精度的底片。底片上的线路图案是曝光工艺的模板,其精度和质量直接关系到 PCB 板的线路精度。通常采用激光光绘技术来制作底片,能够达到非常高的分辨率和精度,确保线路的细节清晰、准确。
在制作完成后,对底片进行严格的质量检查,包括检查线路的完整性、线宽的一致性、有无瑕疵或缺陷等,任何微小的问题都可能在曝光过程中被放大,影响 PCB 板的质量。
将 PCB 板的表面进行清洁和预处理,去除油污、氧化物等杂质,以保证干膜能够良好地附着。然后,使用贴膜机将干膜光阻剂均匀地贴合在 PCB 板上,控制好贴膜的温度、压力和速度等参数。例如,温度一般在 100 - 120°C,压力在 3 - 5kg/cm²,贴膜速度根据干膜的特性和 PCB 板的尺寸而定,通常在 1 - 3m/min 左右,确保干膜贴合紧密、无气泡和褶皱,为曝光提供良好的基础。

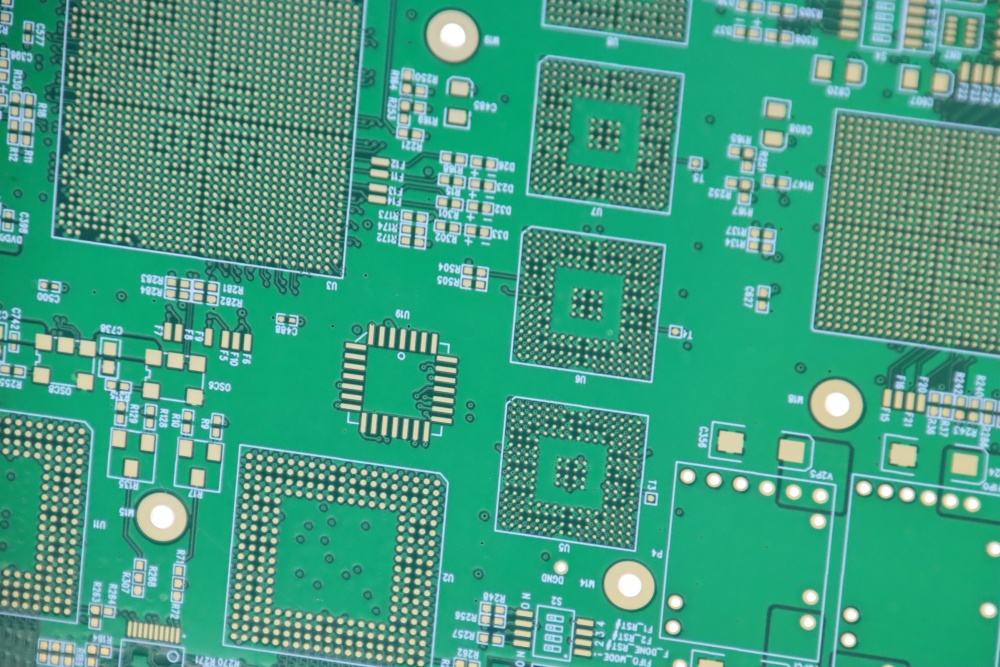

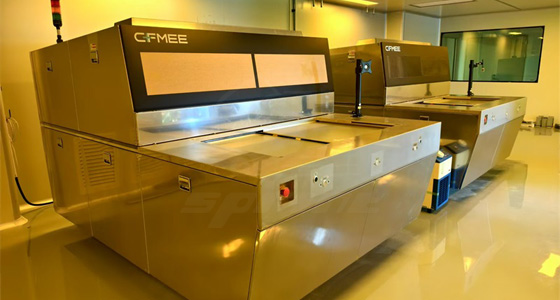

PCB 电路板生产厂家会根据生产规模和精度要求选择合适的曝光设备,如传统的汞灯曝光机或先进的 LED 曝光机。LED 曝光机具有能耗低、寿命长、光谱纯等优点,逐渐成为行业的主流选择。
在曝光前,需要对设备进行精确调试,确保紫外线的强度均匀性、波长稳定性以及曝光时间的准确性。通过使用光能量计等设备对曝光区域的能量进行测量和校准,保证整个 PCB 板表面接收到的曝光能量一致,避免因能量不均导致线路图案的精度偏差。
曝光能量:这是曝光工艺中关键的参数之一。曝光能量过高,可能会导致光阻剂过度固化,使线路变窄、边缘粗糙,甚至出现短路等问题;曝光能量过低,则光阻剂反应不充分,在显影后可能出现线路模糊、断线等缺陷。生产厂家会根据干膜的类型、厚度以及 PCB 板的线路密度等因素,通过多次试验和优化,确定合适的曝光能量范围,一般在 80 - 150mJ/cm² 之间。
曝光时间:曝光时间与曝光能量相互关联,通常在确定了合适的曝光能量后,通过调整曝光时间来确保光阻剂能够充分反应。曝光时间过短,光阻剂得不到足够的能量,无法完全固化;曝光时间过长,会增加生产成本和降低生产效率,同时也可能影响光阻剂的性能。一般曝光时间在 10 - 30 秒之间,具体数值会根据实际情况进行微调。
真空度:在曝光过程中,为了保证底片与 PCB 板上的干膜紧密贴合,减少光的散射和折射,提高曝光的精度,需要将曝光平台抽至一定的真空度。通常真空度要求在 -0.08MPa 至 -0.1MPa 之间,确保底片与干膜之间没有空气间隙,使紫外线能够准确地透过底片上的线路图案照射到干膜上,从而实现精确的图案转移。
综上所述,曝光工艺对于 PCB电路板生产厂家而言是一个至关重要且技术要求极高的环节。通过深入理解曝光工艺的原理,精心做好曝光前的准备工作,精准控制曝光过程中的各项参数,并在曝光后进行严格的质量检测和问题解决,生产厂家能够不断提高 PCB 板的线路精度和质量,满足电子产品日益增长的性能需求,在激烈的市场竞争中脱颖而出,推动整个 PCB 行业的技术进步和发展。
