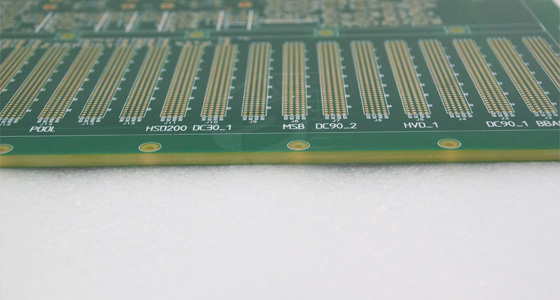

在现代电子产品中，多层PCB电路板因其体积小、功能强大而被广泛应用。层压步骤是多层PCB电路板制造过程中的关键环节，直接关系到电路板的性能与质量。接下来将详细介绍多层PCB电路板的层压步骤，帮助相关人员更好地理解这一重要制造工艺。

1. 材料准备

在进行多层PCB电路板的层压之前，首先需要准备好相关的材料。主要包括：

基材：常用材料如FR-4、聚酰亚胺等。

铜箔：用于电路的导电层，铜箔的厚度通常在1盎司到3盎司间。

绝缘材料：通常使用环氧树脂等绝缘材料，用于层与层之间的绝缘处理。

干膜或湿膜光刻材料：用于图形转移。

2. 层压准备

步骤一：将所有准备好的基材、铜箔和绝缘材料按层次排列。传统上，多层PCB的设计可能包括4层、6层、8层甚至更多，布局和设计必须依据电路图来安排各层的位置。

步骤二：检查所有材料的质量，包括基材的厚度、铜箔的均匀性和绝缘材料的性能。确保没有缺陷，以免影响后续的层压质量。

3. 图形转移

步骤三：通过光刻技术，将电路图形转移到铜箔上。首先，将干膜或湿膜涂覆在铜箔上，并在紫外光照射下曝光，使得图形形成。

步骤四：显影处理后，使用蚀刻技术去掉未被保护部分的铜层，形成电路图形。此过程非常关键，任何图形缺陷都会直接影响到电路的功能。

4. 层压工艺

步骤五：将已处理的电路层叠放在一起，根据设计要求，逐层放置绝缘材料。所有的层次需要尽量对齐，保持平整。

步骤六：将叠层放入层压机，在高温高压下进行层压处理。通常，温度要达到180°C到200°C，压力约为200psi。这一过程能够使得层与层之间的绝缘材料充分固化，形成良好的电气连接。

步骤七：在层压完成后，需要进行冷却处理，确保电路板的结构稳定。

5. 机械加工与测试

步骤八：冷却后，进行钻孔和切边处理。根据设计图纸在PCB上钻孔，为元器件和线路提供安装位。

步骤九：进行全面检查，包括X射线检查和功能测试，以确保多层PCB的质量与性能满足要求。

多层PCB电路板的层压步骤是一个复杂而关键的过程，涉及多个环节和细致的工艺管理。通过以上步骤，可以确保PCB的性能和可靠性，以满足现代电子产品的需求。对于制造商来说，熟悉并掌握多层PCB电路板层压步骤，不仅可以提高生产效率，还能有效降低缺陷率，提升产品竞争力。
