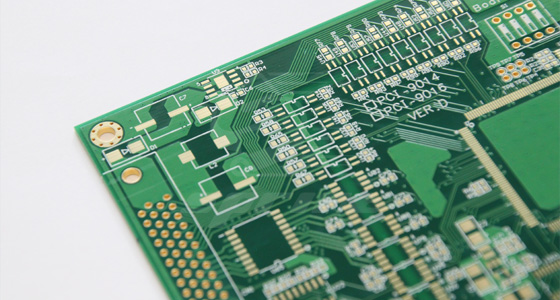

消费电子领域，智能手机、笔记本电脑、可穿戴设备等产品正持续向更轻薄、更智能、功能更强大的方向演进。这一趋势对PCB提出了极高要求，高密度布线、小型化结构、高频信号传输成为核心需求，而轻薄设计与性能平衡更是行业竞争的关键焦点。然而，消费电子PCB裸板在生产制造过程中，常因材料特性、结构设计、工艺控制等多方面因素，出现材料兼容性不足、结构可靠性缺陷、电气性能不稳定及工艺精度偏差等典型问题。这些问题不仅影响产品的良率与成本，更直接关乎终端设备的稳定性与用户体验。本文将聚焦消费电子PCB常见问题，深入剖析其产生原因，并探讨切实可行的优化路径，为消费电子PCB的技术提升与产业发展提供参考。

一、材料与层压问题：基板的先天缺陷

1.材料热膨胀系数失配

问题表现：多层板在热压过程中因各层材料热膨胀系数差异（如FR-4基板与铜箔热膨胀系数分别为15ppm/℃和17ppm/℃），导致层间应力集中，出现分层或爆板。

典型场景：快充手机主板在多次充电发热后，基板内部微裂纹扩展，最终引发信号中断。

解决方案：采用低热膨胀系数基板（如含陶瓷填料的FR-408HR，热膨胀系数≤8ppm/℃），或通过梯度层压设计（内层使用高玻璃化转变温度材料，外层用柔性基材）平衡应力。

2.半固化片含胶量不均

问题表现：含胶量过高导致层压后基板厚度超公差（如设计1.0mm板厚实测1.1mm），含胶量过低则引发层间气泡或空洞。

检测难点：肉眼难以识别内部气泡，需通过超声扫描或切片分析发现。

工艺改进：优化半固化片裁切精度（误差≤±1%），采用真空压合设备增强树脂流动性，同时通过在线称重系统监控含胶量一致性。

二、钻孔与孔化问题：导通孔的致命隐患

1.钻孔偏位与孔径偏差

问题表现：

偏位：机械钻孔时钻头抖动导致孔位偏移超±100μm，造成内层线路无法对准，引发开路。

孔径异常：钻头磨损使孔径缩小（如设计0.3mm孔实测0.28mm），影响后续电镀质量。

技术瓶颈：在高密度互连板（孔径≤0.15mm）中，激光钻孔的能量波动可能导致孔壁碳化，形成绝缘层，阻碍电流导通。

解决方案：引入紫外激光钻孔（精度±15μm），搭配自动钻头补偿系统（每钻500孔自动检测磨损量），并通过等离子体去钻污彻底清除孔壁残留物。

2.化学沉铜层结合力不足

问题表现：孔壁沉铜层与基板结合薄弱，在热冲击（如260℃回流焊模拟测试）后出现镀层脱落或断裂。

成因分析：钻孔后去毛刺不彻底（如玻纤外露）、活化液浓度不足（钯离子吸附量＜0.5μg/cm²），导致沉铜层虚焊。

工艺优化：采用微蚀-活化-沉铜三段式全自动生产线，控制微蚀深度1-2μm，活化时间≥3分钟，沉铜层厚度≥0.5μm。

三、线路制作问题：信号传输的隐形杀手

1.线宽线距精度超标

问题表现：

线宽变窄：蚀刻过度导致导线电阻增大（如设计50Ω阻抗线实测60Ω），引发信号衰减。

线距不足：蚀刻不净造成线间短路（如50μm线距残留铜渣），尤其在高频天线区域易引发电磁干扰。

检测手段：使用光学显微镜（500倍放大）抽检，或通过飞针测试机测量线路导通电阻（公差≤±10%）。

技术升级：采用激光直接成像技术（分辨率≤5μm）替代传统菲林曝光，提升图形转移精度，同时优化蚀刻液参数（温度45±2℃，喷淋压力1.5-2.0bar）。

2.铜箔粗糙度超标

问题表现：电解铜箔表面粗糙度（Ra＞3μm）导致高频信号趋肤效应加剧（如10GHz信号损耗增加20%），影响5G手机天线性能。

材料选择：改用低粗糙度铜箔（RTF，Ra≤1.5μm）或退火处理铜箔（VLP，Ra≤0.5μm），并通过表面电镀镍金进一步平滑导体表面。

四、表面处理问题：防护与连接的第一道防线

1.沉金厚度不均

问题表现：金层厚度＜0.05μm时易出现氧化发黑，＞0.1μm则导致焊接端脆性增加（虽不涉及焊接，但影响长期存储可靠性）。

工艺控制：采用脉冲电镀技术，控制金离子浓度2-3g/L，电流密度0.1-0.2A/dm²，确保厚度均匀性±10%。

2.阻焊层缺陷

问题表现：

气泡针孔：阻焊油墨涂布时卷入空气，高温固化后形成孔洞，导致基板防潮性下降。

厚度不均：边缘区域阻焊层过薄（＜15μm），易在弯折测试中开裂，露出铜箔引发短路。

改进措施：采用真空消泡油墨和线宽式涂布机（精度±5μm），固化时控制升温速率1-2℃/分钟，避免急热产生应力。

五、尺寸与形变问题：装配适配的致命误差

1.基板翘曲度超标

问题表现：层压冷却后翘曲度＞1.5%（如300mm×300mm板翘曲＞4.5mm），导致无法匹配精密连接器（如手机SIM卡槽接口）。

成因分析：层压压力不均（如边缘压力比中心低10%）、冷却速率过快（＞5℃/分钟），或基板两面铜箔面积差异＞30%。

解决策略：采用均温板压合（温度偏差≤±2℃），控制冷却速率≤2℃/分钟，并通过平衡铜设计（空白区域添加假铜）减少应力。

2.孔径公差超限

问题表现：安装孔直径公差＞±0.05mm（如设计1.0mm孔实测1.1mm），导致螺丝固定松动；或定位孔椭圆度＞5%，影响自动化装配精度。

加工要点：使用硬质合金钻头（寿命≥10000孔），搭配主动式钻针冷却系统（压缩空气温度5-10℃），并在钻孔后通过影像测量仪全检孔径。

六、环境可靠性问题：极端场景的性能考验

1.耐弯折性能不足

问题表现：柔性PCB或软硬结合板在弯折测试（如10万次循环）后出现线路断裂或基材开裂。

关键指标：铜箔延展性需≥8%（普通电解铜箔约3-5%），基材断裂伸长率≥150%（如聚酰亚胺薄膜），并通过渐变式弯折半径设计（R≥0.5mm）分散应力。

2.耐湿热性能下降

问题表现：在85℃/85%RH环境下测试1000小时后，表面绝缘电阻＜1×10⁹Ω，表明基板防潮性不足，易引发漏电。

材料升级：选用无卤素阻燃树脂（Cl/Br含量＜900ppm），并增加阻焊层厚度至25-30μm，同时通过纳米涂层技术提升表面疏水性。

消费电子PCB裸板的技术难题，本质是对优秀性能与量产可行性的平衡挑战。从材料分子级别的相容性优化，到微米级线路的蚀刻控制，每一个问题的解决都依赖于工艺的迭代与检测技术的升级。
