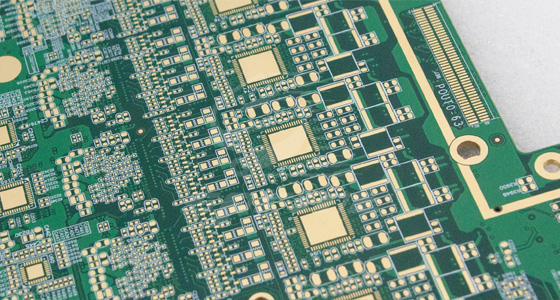

电子产品不断向轻薄化、小型化以及高性能化发展的浪潮中，HDI板发挥着至关重要的作用。而HDI板的微孔加工技术，作为实现其高密度布线和卓越性能的核心环节，备受关注。

微孔加工技术的定义与重要性

HDI板中的微孔，通常是指孔径小于150μm的通孔或盲孔。这些微小的孔道，犹如电子设备中的“毛细血管”，承担着连接不同层次线路的重任，是实现高密度互连的基础，也是提升HDI板电气性能的关键。随着电子产品功能不断增多，内部结构愈发复杂，对电路板空间利用效率和信号传输速度提出了更高要求。微孔加工技术的出现，使得在有限的电路板空间内实现更多线路连接成为可能，极大地提高了布线密度，为电子设备的小型化和高性能化提供了有力支撑。

微孔加工技术的主要工艺类型

激光钻孔技术

激光钻孔凭借其高精度、高效率的显著特点，已成为HDI微孔加工的主导技术。在实际应用中，常见的有CO₂激光钻孔、UV激光钻孔和混合激光钻孔。CO₂激光波长较长，能量主要被有机材料吸收，适用于快速去除HDI板中的有机介质层，实现通孔的加工。例如，在一些多层HDI板的制造中，CO₂激光能够高效地在绝缘层上钻出初始孔道。而UV激光由于波长短、聚焦性好，特别适合于树脂孔和盲孔的加工。其能够实现直径75μm、纵横比为1:1的微孔加工，在对精度要求极高的IC载板等HDI产品制造中应用广泛。最新的混合激光技术则巧妙地结合了两种激光的优势，先利用CO₂激光快速去除大部分有机材料，再通过UV激光对孔壁进行精细加工，进一步提高了钻孔效率和质量，满足了不同类型HDI板对微孔加工的多样化需求。

机械钻孔技术

机械钻孔在早期的微孔加工中曾有应用，它通过微小的钻头在电路板上直接钻出微孔。然而，随着微孔孔径不断缩小以及对精度要求的大幅提高，机械钻孔逐渐暴露出局限性。由于钻头在高速旋转过程中容易产生振动，难以保证孔径的一致性和孔壁的光滑度，且对于微小孔径的加工效率较低。目前，机械钻孔主要用于一些对精度要求相对不高、孔径较大（接近150μm）的微孔加工场景，作为激光钻孔等先进技术的补充。

等离子体钻孔技术

等离子体钻孔是利用等离子体的高能特性来蚀刻电路板形成微孔。在特定的反应腔室中，通过射频电源激发反应气体形成等离子体，等离子体中的高能粒子与电路板表面材料发生物理和化学反应，从而实现材料的去除和微孔的成型。这种技术的优势在于能够对孔壁进行均匀蚀刻，可获得较好的孔壁质量，且对于一些特殊材料的HDI板具有较好的适应性。但等离子体钻孔设备成本较高，加工过程较为复杂，加工速度相对较慢，在一定程度上限制了其大规模应用，主要用于一些高端、对孔壁质量要求极为苛刻的HDI板微孔加工。

微孔加工技术的工艺流程与难点

工艺流程

钻孔前处理：在进行微孔加工前，需要对HDI板表面进行严格的清洁处理，去除油污、灰尘等杂质，以保证后续加工的准确性和可靠性。同时，为了防止在加工过程中对不需要钻孔的区域造成损伤，通常会贴覆防护膜。

激光参数优化（以激光钻孔为例）：根据HDI板的材料特性、微孔的设计要求（如孔径大小、深度、纵横比等），精确调整激光的能量密度、脉冲频率、扫描次数等参数。这一步骤至关重要，直接影响微孔的加工质量，例如能量密度过高可能导致孔壁碳化，能量密度过低则无法有效去除材料。

钻孔后清理：钻孔完成后，微孔内会残留一些因材料汽化、熔融而产生的残留物，需要通过特定的清理工艺去除，确保孔壁光滑。常见的清理方法包括等离子清洗、化学清洗等，以保证后续电镀填充等工艺的顺利进行。

电镀填充：为了实现可靠的电气连接，需要对微孔进行电镀填充。通过在微孔内沉积金属（通常为铜），使不同层次的线路通过填充的金属实现良好的电气导通，同时也增强了微孔的机械强度。

技术难点

高精度控制：随着微孔孔径不断缩小，对加工设备的精度要求达到了极高水平。例如，在制造高端智能手机的HDI板时，要求微孔孔径误差控制在极小范围内，孔位精度偏差需控制在±15μm以内，这对激光钻孔设备的定位精度和稳定性提出了巨大挑战。

孔壁质量保证：在加工过程中，要避免孔壁出现裂纹、碳化、粗糙等缺陷。尤其是在激光钻孔时，激光的热效应可能导致孔壁材料结构发生变化，影响孔壁与后续电镀层的结合力以及信号传输性能。因此，如何优化加工工艺参数，减少热影响区，保证孔壁质量，是微孔加工技术的一大难点。

深径比问题：对于一些需要较深微孔的HDI板设计，深径比（微孔深度与孔径的比值）成为加工过程中的难题。随着深径比增大，电镀填充时金属难以均匀地沉积到微孔底部，容易出现空洞、填充不完整等问题，影响电气连接的可靠性。目前，行业内通过不断改进电镀工艺，如采用脉冲反向电镀技术，来提高深径比大的微孔填充效果，但仍面临诸多挑战。

微孔加工技术的应用领域

智能手机

在智能手机中，HDI板的微孔加工技术使得手机内部能够容纳更多的功能模块，如高性能处理器、大容量存储芯片、高像素摄像头模组等，同时保持手机的轻薄外观。例如，通过微孔实现的高密度布线，优化了信号传输路径，减少了信号干扰，提升了手机的通信质量和运行速度。

汽车电子

汽车电子领域对HDI板的需求也在不断增长。在汽车的发动机控制系统、自动驾驶辅助系统、信息娱乐系统等关键部件中，HDI板的微孔加工技术保证了电子设备在复杂电磁环境下的可靠运行。例如，在自动驾驶辅助系统中，通过微孔连接的高精度传感器和处理器，能够快速、准确地处理大量的路况信息，保障行车安全。

通信设备

5G通信的快速发展对通信设备的性能提出了更高要求。HDI板的微孔加工技术在基站设备、通信终端等产品中发挥着重要作用。它实现了高速信号的高效传输，降低了信号延迟，满足了5G通信对数据传输速率和稳定性的严格要求。例如，在5G基站的射频模块中，采用微孔加工技术的HDI板能够实现更紧凑的电路布局，提高了设备的集成度和散热性能。

HDI板的微孔加工技术作为现代电子制造领域的关键技术，在推动电子产品不断创新中不可或缺。尽管目前在技术上面临诸多挑战，但在科技的不断进步迭代下，相信微孔加工技术将持续革新，为电子设备的小型化、高性能化以及功能多样化带来更多的可能性，在更多领域展现其强大的应用潜力。
