盲埋孔技术作为提升PCB性能的关键突破口，凭借其对表层空间的释放能力与内层互联的高效性，成为高端PCB领域的核心竞争力。然而，这项看似“隐藏在板材内部”的技术，却蕴含着从材料选择、工艺控制到检测验证的全链条技术难题，下面从多个角度去分析盲埋孔PCB板制作难度大吗？

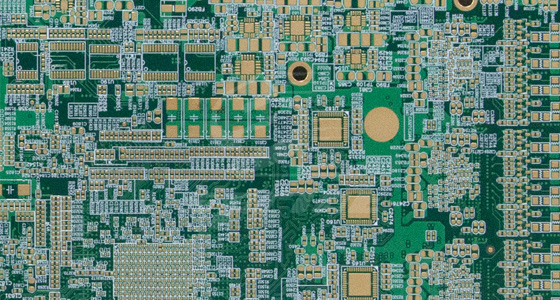

一、盲埋孔PCB的基本概念与应用价值

盲埋孔是PCB中一种特殊的导通孔结构：

盲孔：从PCB表层（顶层或底层）延伸至内部某一层，不贯穿整个基板，常用于表层与内层的信号连接。

埋孔：完全隐藏于PCB内层之间，不暴露于基板表面，适用于内层间的信号传输。

这类设计通过减少通孔对表层布线的占用，显著提升PCB的布线密度和信号完整性，被广泛应用于5G通信设备、高端服务器、人工智能芯片载体及先进消费电子等领域。例如，苹果iPhone的主板采用多层盲埋孔设计，将PCB面积压缩40%以上，同时满足5G信号的高频传输需求。

二、盲埋孔PCB的核心制作难点

（一）层压与对准精度：微米级误差的致命影响

多层基板压合的“积木难题”

盲埋孔PCB通常为8层以上的多层板，需通过多轮层压，如先压合内层芯板，再逐层叠加盲孔层实现。每层基板的厚度公差需控制在±5μm以内，否则会导致盲孔深度偏差，引发开路或短路。

钻孔对准的“穿针引线”挑战

盲孔需从表层精确钻至指定内层（如第3层），钻孔位置误差需控制在±25μm（约为头发丝的1/3）。传统机械钻孔难以满足要求，需采用激光钻孔（如CO₂激光或UV激光），但激光能量波动可能导致孔壁碳化，影响后续电镀可靠性。

（二）孔壁处理与电镀：从“粗糙洞穴”到“光滑导电通道”

去钻污与凹蚀的“清洁革命”

激光钻孔或机械钻孔后，孔壁会残留树脂碎屑、玻纤毛刺或碳化层（激光钻孔特有），需通过等离子体蚀刻或化学凹蚀去除，使孔壁粗糙度控制在1-3μm。若处理不彻底，会导致孔壁与铜层结合力不足，引发断裂。

超薄镀层的“均匀覆盖”技术

盲埋孔的孔径通常为80-150μm，深径比（孔深/孔径）可达3:1以上，电镀时需确保孔壁铜层厚度均匀（误差≤±10%）。传统垂直电镀设备难以满足深孔镀铜要求，需采用水平电镀线或脉冲电镀技术，通过精确控制电流密度和药水交换效率，实现孔内无空洞、无厚度梯度的镀层。

（三）检测与品质管控：隐藏缺陷的“透视难题”

内层互连的“视力盲区”

埋孔完全隐藏于基板内部，无法通过目视检测，需依赖X射线检测或切片分析。X射线需穿透多层基板，对设备分辨率要求极高（需达到5μm以下），且检测效率低（单片检测耗时10-15分钟）。

可靠性测试的“极限挑战”

盲埋孔PCB需通过热冲击测试（260℃，10秒）、耐电压测试（500VDC，1分钟）和信号完整性测试（如插入损耗、回波损耗）。深盲孔在热循环中易因材料热膨胀系数差异产生应力集中，导致孔壁开裂，这对基板材料（如低CTE的BT树脂或陶瓷基复合材料）的选择提出严苛要求。

盲埋孔PCB的制作是一项融合材料科学、精密制造与智能检测的系统工程，其技术难度远超普通PCB。从微米级的层压对准到纳米级的孔壁处理，每一个环节都需要突破传统工艺的极限。对于PCB制造商而言，唯有通过持续的技术创新、设备升级和工艺优化，才能在高端电子市场中占据一席之地，而这也正是推动全球电子产业向小型化、智能化发展的核心动力之一。
