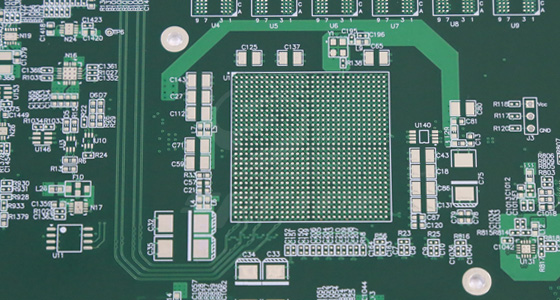

PCB的设计与制造技术面临着严峻挑战，为满足电子产品对更小尺寸、更高性能和更多功能的需求，盲埋孔技术是关键，其中盲埋孔的阶数划分在PCB设计和制造中起着关键作用，直接影响着电路板的性能、布线密度以及制造成本。

一、盲孔与埋孔的基础概念

（一）盲孔

盲孔是将PCB内层走线与PCB表层走线相连的过孔类型，其特点是此孔不穿透整个板子。盲孔通常用于连接外层线路与相邻的内层线路，在多层PCB中，有助于减少信号传输的距离，降低信号干扰，提升信号完整性，在电子设备小型化进程中发挥着重要作用。比如在手机主板这类对空间利用和信号处理要求极高的PCB中，盲孔能够在有限空间内实现更高效的电气连接。其孔径通常较小，一般在0.1-0.3mm之间，以适配高密度布线的需求。

（二）埋孔

埋孔则是只连接内层之间走线的过孔类型，从PCB表面无法直接观察到。埋孔在多层PCB内部构建了稳定的电气连接路径，对于实现复杂电路功能至关重要。在高端服务器主板等对电气性能和稳定性要求苛刻的PCB中，埋孔可用于连接多层电源层和信号层，保障电源的稳定分配以及信号的可靠传输。其孔径也相对较小，与盲孔类似，多在0.1-0.3mm范围，以契合高密度布线的趋势。

二、盲埋孔阶数的定义方式

（一）基于激光钻孔次数的定义

在高密度互连板中，一种常见的盲埋孔阶数定义方式与激光钻孔次数相关。简单理解，激光钻孔一次形成的盲孔结构对应一阶。例如，纯激光钻孔的双向增层式叠孔盲/埋孔HDI板，如果只进行了一次激光钻孔操作，使外层与紧邻的一层内层相连，那么这种结构就是一阶。若进行了两次激光钻孔，第一次激光钻孔形成的盲孔从外层连接到某一内层，第二次激光钻孔又从已有的内层连接到更深层的内层，此时则为二阶。这种定义方式在以激光钻孔为主要盲孔制造手段的HDI板中较为常用，能够直观地反映出通过激光钻孔实现的不同层次间连接的复杂程度。

（二）基于机械钻孔导通芯板数量的定义

对于采用机械盲/埋孔钻孔的情况，导通一张芯板为一阶，导通两张芯板为二阶。例如在一些复杂的PCB结构中，机械埋孔需要连接多个内层，当一个机械埋孔能够导通两张芯板时，该埋孔结构就达到了二阶的标准。在多层PCB板的制作过程中，若有机械钻孔从某一内层出发，依次穿过两张不同的芯板并实现电气连接，这样的设计就属于二阶机械钻孔盲埋孔结构。这种定义方式适用于以机械钻孔形成盲孔或埋孔来连接内层的PCB设计，体现了机械钻孔在不同芯板间建立连接的能力和层次关系。

（三）基于增层结构的定义

行业内常用a+n+a、a+n+n+a等结构来命名HDI板并定义其阶数，其中a代表增层，增层一次为一阶，增层两次为二阶，增层三次为三阶；n代表核心层。常见结构如1+n+1、1+n+n+1、2+n+2、2+n+n+2、3+n+3、3+n+n+3等。以1+n+1结构为例，它表示在核心层n的两侧各有一次增层，对应一阶的盲埋孔结构；而2+n+n+2结构则表示在两个核心层n的两侧分别有两次增层，属于二阶盲埋孔结构。这种定义方式综合考虑了PCB的整体结构，通过增层的次数来确定盲埋孔的阶数，在描述具有复杂叠层结构的HDI板时非常清晰明了。

三、不同阶数盲埋孔的特点与应用场景

（一）一阶盲埋孔

一阶盲埋孔是较为基础的结构。其盲孔通常从PCB的外层直接连接到紧邻的内层，形成简单的高密度互连结构。在这种结构中，盲孔和埋孔的孔径较小，线路宽度和间距也更为精细，能够显著提升PCB的集成度和电气性能。一阶盲埋孔适用于对空间利用有一定要求，但电路复杂度不是特别高的电子产品，如一些简单的消费类电子产品，像智能手环、简单的蓝牙耳机等。这些产品需要在有限的空间内实现基本的功能，一阶盲埋孔能够在满足电气连接需求的同时，有效缩小PCB的尺寸，降低产品成本。

（二）二阶盲埋孔

二阶盲埋孔在一阶的基础上增加了连接层次的复杂性。它不仅包含从外层连接到紧邻内层的一阶盲孔，还增加了从外层通过中间层连接到更内层的二阶盲孔，以及相应的埋孔结构。二阶盲埋孔能够实现更复杂的电路连接，适用于对信号完整性和布线密度要求较高的电子产品，如智能手机、平板电脑等。以智能手机为例，其内部需要连接众多的芯片、传感器等组件，二阶盲埋孔可以在有限的主板空间内实现大量的电气连接，同时通过合理的设计，减少信号传输过程中的损耗和干扰，提升手机的整体性能。

（三）高阶盲埋孔（三阶及以上）

三阶及以上的高阶盲埋孔结构更为复杂，能够满足高端电子产品对超高布线密度和良好电气性能的需求。在5G通信设备、高端服务器主板、航空航天电子设备等领域，由于需要处理大量高速、高频信号，并且要在有限的空间内集成众多功能模块，高阶盲埋孔技术成为关键。例如在5G基站的通信电路板中，高阶盲埋孔可以实现不同芯片之间的高速数据传输，减少信号延迟和串扰，保障通信的稳定性和高效性；在航空航天电子设备中，高阶盲埋孔有助于减轻电路板的重量，提高设备的可靠性和抗干扰能力，满足航空航天领域对设备高性能、轻量化的严格要求。

四、盲埋孔阶数划分的意义与影响

（一）对PCB布线密度的影响

盲埋孔阶数的增加使得PCB能够实现更高的布线密度。通过不同阶数的盲孔和埋孔设计，可以在电路板的内层和外层之间建立更多的连接路径，从而减少外层布线的压力，使电路板能够容纳更多的电子元件和线路。这对于电子产品的小型化和功能集成化至关重要，例如在智能手机中，高阶盲埋孔技术使得主板能够在有限的尺寸内集成更多的芯片和功能模块，实现手机功能的不断升级。

（二）对信号完整性的影响

合理的盲埋孔阶数设计有助于提升信号完整性。随着电子设备运行频率的不断提高，信号在传输过程中的损耗、反射和串扰等问题日益突出。不同阶数的盲埋孔可以根据信号的传输需求，优化信号传输路径，减少信号传输距离，降低信号在过孔处的阻抗不连续性，从而有效提高信号的质量和稳定性。在高速数据传输的应用场景中，如固态硬盘的数据传输接口，合适阶数的盲埋孔设计能够保障数据的高速、准确传输。

（三）对制造成本的影响

盲埋孔阶数的增加通常会导致制造成本上升。高阶盲埋孔需要更复杂的制造工艺和更高精度的设备，例如激光钻孔的精度要求更高，机械钻孔的难度也更大，同时在层压、电镀等工艺环节也需要更严格的控制。此外，高阶盲埋孔结构的PCB在生产过程中的良品率相对较低，进一步增加了制造成本。因此，在PCB设计过程中，需要综合考虑产品的性能需求、成本预算等因素，合理选择盲埋孔的阶数，以达到最佳的性价比。
