显示器已成为人们获取信息、享受娱乐的重要窗口。无论是电脑显示器呈现的办公文档、高清图片，还是电视屏幕播放的精彩影视节目，背后都离不开显示器线路板的默默支持。它能将各种信号进行处理、传输和协调，确保显示器能够精准地呈现出绚丽多彩的图像。

结构概览

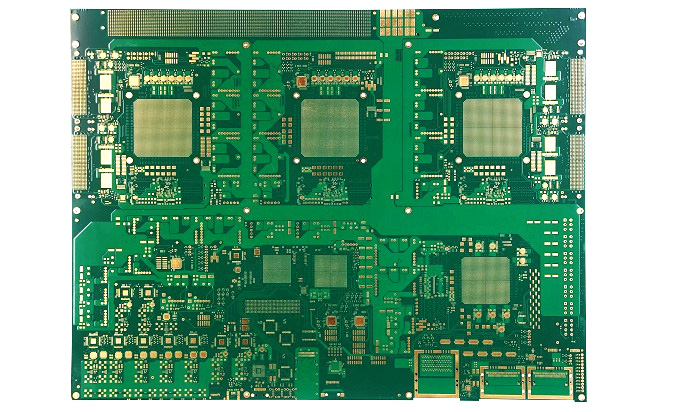

显示器线路板以印刷电路板为核心载体，其布局精巧且复杂。PCB上蚀刻出的线路纵横交错，如同城市的交通脉络，承担着信号传输与电力供应的重任。线路板的层数因显示器功能与性能需求而异，从简单的双层板到复杂的多层板，每一层都精心规划。内层线路主要负责高速信号传输与电源分配，外层线路则更多地与外部接口及显示面板连接。不同层之间通过过孔实现电气连接，这些过孔精准分布，确保信号在各层间顺畅传递，维持整个线路板的电气完整性。

核心功能

信号处理与转换

显示器线路板的首要功能是对输入的视频信号进行处理。当电脑、游戏机或其他视频源输出的数字或模拟信号进入线路板后，线路板上特定的信号处理线路开始工作。这些线路依据信号的格式和协议对其进行解析。例如，对于常见的HDMI数字信号，相关线路会提取其中的图像数据、音频数据以及同步信号等信息。然后，根据显示器面板的特性，如分辨率、刷新率、色彩模式等，对图像数据进行缩放、插值、色彩空间转换等一系列处理操作，将原始信号转换为适合显示器面板显示的驱动信号，从而在屏幕上呈现出清晰、准确的图像。

电源分配与管理

稳定的电源供应是显示器正常工作的基础。显示器线路板上的电源线路承担着将外部输入的交流电转换为直流电，并根据不同区域的需求，将其分配到各个电路模块的重任。电源线路能够精确调节电压和电流，确保每个模块都能获得稳定且合适的供电。例如，为高功率的背光模组提供足够的驱动电流，保证屏幕亮度均匀；为低功耗的逻辑电路区域提供精准的低压电源，维持其正常的信号处理。同时，电源线路还具备过压保护、过流保护和短路保护等功能，当电源出现异常情况时，能迅速切断电路，保护线路板和显示器其他部件不受损坏。

显示控制与调节

线路板还负责对显示器的显示参数进行控制和调节。通过与显示器内部的微控制器配合，用户可以通过显示器上的按键或遥控器对亮度、对比度、色彩饱和度、色温等参数进行调整。微控制器接收到用户的操作指令后，会将其传输给线路板上的相关控制线路。这些控制线路通过改变信号的幅值、频率或占空比等方式，对显示器的显示效果进行相应调整，以满足用户在不同环境和使用场景下的视觉需求。

制造工艺

显示器线路板的制造工艺涉及多个复杂的环节。首先是PCB的制作，包括线路设计、蚀刻、钻孔、电镀等工序。在蚀刻过程中，要精确控制蚀刻液的浓度和蚀刻时间，确保线路的精度和完整性；钻孔工序则需要高精度的钻孔设备，保证过孔的位置和孔径符合设计要求，实现各层线路之间的电气连接。线路板制造完成后，需要进行严格的质量检测，包括外观检查、电气性能测试、X射线检测等。外观检查主要查看线路板表面是否有线路短路、断路、蚀刻不均匀等问题；电气性能测试则通过专业设备检测线路板的信号传输性能、电源分配准确性等；X射线检测用于查看线路板内部过孔的连接情况以及多层板各层之间的贴合质量，确保线路板的质量符合标准。

常见故障与维修

尽管显示器线路板经过精心制造的，但在长期使用过程中，仍可能出现各种故障。常见的故障包括电源线路故障，如电源线路短路或断路导致显示器无法开机或出现无规律的闪烁；信号处理线路故障，表现为图像出现花屏、缺色、横纹等异常现象，可能是相关信号处理线路出现问题；接口线路故障，如HDMI接口线路松动、氧化导致接触不良，影响信号传输。当线路板出现故障时，维修人员通常会首先通过外观检查，查看是否有线路烧毁、断裂、焊点松动等明显问题。然后，利用专业的测试设备，如万用表、示波器等，对线路板的电气性能进行检测，逐步排查故障点。对于损坏的线路部分，需要使用专业的工具进行修复，在修复过程中要注意操作的规范性，避免对线路板造成二次损伤。

显示器线路板虽小，却蕴含着巨大的技术含量和价值。它在不断演进和创新，推动着显示器技术向更高分辨率、更快刷新率、更丰富色彩的方向发展，为人们带来越来越优质的视觉体验。从制造到维修，每个环节都凝聚着众多工程师和技术人员的智慧与努力，是现代电子科技发展的一个生动缩影。
