在印刷电路板的制造过程中，线路板镀锡作为一项关键工艺，对提升线路板的性能和可靠性起着举足轻重的作用。随着电子行业的飞速发展，电子产品朝着小型化、高性能化方向迈进，这对线路板的质量提出了更高要求，线路板镀锡工艺也愈发受到关注。

线路板镀锡工艺原理与流程

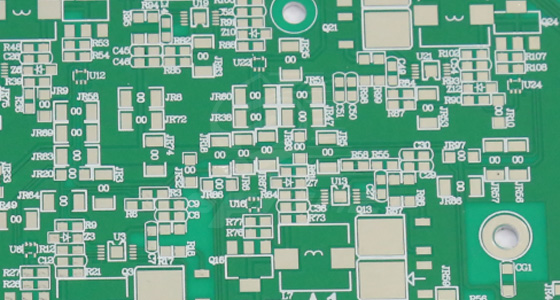

线路板镀锡主要采用电镀的方式，其原理基于电化学沉积。在电镀槽中，线路板作为阴极，锡阳极置于槽内，镀液中含有锡离子等成分。当直流电通过镀液时，锡离子在电场作用下向阴极（线路板）移动，并在其表面得到电子，还原成金属锡，从而在电路板表面形成一层均匀的锡镀层。

整个镀锡流程较为复杂。首先要对线路板进行预处理，包括除油、微蚀等步骤，目的是去除线路板表面的油污、氧化物等杂质，使表面达到清洁、活化状态，确保后续镀锡层与线路板基底能够良好结合。预处理完成后，将线路板放入镀锡槽中进行电镀，通过精确控制电镀时间、电流密度、镀液温度等参数，来保证锡镀层的厚度、均匀性及质量。镀锡结束后，还需对线路板进行后处理，如清洗、钝化等，以去除表面残留的镀液，提高镀层的耐腐蚀性。

线路板镀锡的优势

良好的可焊性：镀锡后的线路板具有出色的可焊性。在电子组装过程中，锡层能够与焊料迅速形成合金，降低焊接温度，减少虚焊、假焊等焊接缺陷的出现，极大地提高了焊接质量和效率。这对于确保电子产品的电气连接可靠性至关重要，尤其是在高密度、高精度的PCB组装中，良好的可焊性是保障产品性能的基础。

防腐蚀性能：锡镀层可以作为一种屏障，有效隔离线路板铜箔与外界环境中的氧气、水分、腐蚀性气体等接触，从而减缓铜箔的氧化和腐蚀速度。在潮湿、高温等恶劣环境下，镀锡线路板能够保持稳定的电气性能，延长线路板的使用寿命，提高电子产品在复杂环境中的可靠性。

导电性优化：虽然铜本身具有良好的导电性，但镀锡层能够进一步改善线路板的导电性能。锡的电阻相对较低，在高频信号传输中，镀锡层可以减少信号的传输损耗，提高信号的完整性和传输速度，满足现代电子产品对高速、高频信号处理的需求。

线路板镀锡常见问题及解决方法

镀层不均匀：这是镀锡过程中较为常见的问题。可能是由于镀液分布不均、电流密度不一致、线路板在镀槽中位置不当等原因导致。解决方法包括优化镀液循环系统，确保镀液在槽内均匀分布；精确调整电流密度，根据线路板的形状、尺寸进行合理设置；改进挂具设计，保证线路板在镀槽中处于最佳位置，使各部位受镀均匀。

镀层厚度不足或过厚：镀层厚度不符合要求会影响线路板的性能。厚度不足可能导致可焊性和防腐蚀性能下降，过厚则会增加成本，且可能影响线路板的平整度。要解决此问题，需严格控制电镀时间和电流密度，根据目标镀层厚度进行精确计算和调整。同时，定期对镀液中的锡离子浓度进行检测和补充，维持镀液的稳定性。

镀层结合力差：镀层与线路板基底结合不牢固，容易出现起皮、脱落等现象。这通常是由于预处理不充分，线路板表面有残留杂质或氧化膜，影响了镀层与基底的结合。加强预处理工艺，确保线路板表面清洁、活化，严格控制预处理各步骤的参数，如除油时间、微蚀程度等，可有效提高镀层结合力。

线路板镀锡工艺在PCB制造中占据着不可替代的地位，其工艺的优劣直接关系到线路板乃至整个电子产品的质量。通过深入了解镀锡工艺原理、发挥其优势，并有效解决常见问题，PCB制造企业能够生产出更高质量的线路板，满足不断发展的电子市场需求。
