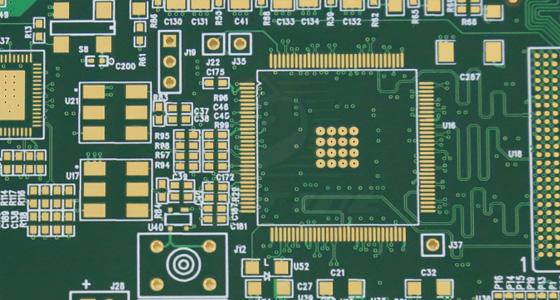

印制电路板作为电子设备的核心载体，其制造工艺的创新与升级至关重要。盲埋孔工艺作为一项先进的PCB制造技术，正日益受到行业的广泛关注与应用，为实现电子产品的小型化、高密度化以及高速信号传输提供了有力支撑。

一、盲埋孔工艺的定义与原理

盲埋孔工艺，是指在PCB板上创建盲孔和埋孔的一系列技术手段。盲孔是一种非贯通孔，其一端开口于PCB的表面，另一端终止于板内的某一层，如同冰山一角，仅一端可见。而埋孔则完全隐藏在PCB内部，连接着不同的内层线路，从PCB的表面无法直接观察到。这种工艺通过激光钻孔、机械钻孔结合电镀等技术，在多层PCB板内构建特殊的互连结构，极大地增加了布线密度和电气连接的复杂性。

以智能手机的PCB板为例，由于内部空间极为有限，却需要集成处理器、内存、摄像头模组、通信模块等众多功能组件，这就对PCB的布线密度提出了极高要求。盲埋孔工艺能够在有限的空间内，通过巧妙设计盲孔和埋孔，实现不同层线路之间的灵活连接，为高密度布线创造了条件，满足了智能手机功能不断增加的需求。

二、盲埋孔工艺的优势

（一）提高布线密度

传统的通孔设计，由于贯穿整个PCB板，会占用大量的空间，限制了布线的灵活性。而盲埋孔工艺通过将连接点隐藏在板内，有效减少了通孔在PCB表面的占用面积，从而为布线提供了更多的空间。例如，在一些高端平板电脑的PCB设计中，采用盲埋孔工艺后，布线密度相比传统工艺提高了数倍，能够在有限的空间内集成更多的电路，满足了平板电脑对高性能、多功能的需求。

（二）提升信号完整性

在高速数字信号和高频模拟信号的传输过程中，信号完整性至关重要。盲埋孔工艺能够减少信号传输路径的长度和复杂性，降低信号反射、串扰等问题。以5G通信基站的PCB板为例，信号频率高达数GHz，信号传输速度极快。采用盲埋孔工艺，可使信号在传输过程中减少干扰，确保信号的稳定传输，有效提高通信设备的性能，满足高速数据传输和高频信号处理的需求。

（三）实现小型化设计

随着电子产品向轻薄化方向发展，对PCB的尺寸和厚度要求也越来越严格。盲埋孔工艺使PCB板能够在保持或增加功能的同时减小尺寸和厚度。例如，在可穿戴设备中，如智能手表，其内部空间极为狭小，采用盲埋孔工艺制造的PCB板，能够在有限的空间内实现复杂的电路连接，满足了智能手表对小型化设计的需求，使其更加轻薄便携，佩戴更加舒适。

三、盲埋孔工艺的制作流程

（一）钻孔环节

激光钻孔：对于微小盲孔，通常采用激光钻孔技术。激光能够精确聚焦，在PCB板上瞬间产生高温，使板材气化形成孔洞。这种方法可以实现极小的孔径，如0.075mm甚至更小，并且孔壁光滑，热影响区小，对板材的损伤较小。在制作智能手机PCB板的微小盲孔时，激光钻孔技术能够满足高精度的要求，确保盲孔的质量和性能。

机械钻孔：对于一些较大尺寸的盲孔和埋孔，机械钻孔则更为常用。通过高精度的钻孔设备，控制钻头的转速、进给速度等参数，在PCB板上钻出所需的孔洞。在制作航空航天设备的PCB板时，由于对可靠性要求极高，机械钻孔能够保证孔的尺寸精度和垂直度，满足复杂电路连接的需求。

（二）孔金属化处理

钻孔完成后，需要对盲孔和埋孔进行金属化处理，使其具备导电性能。这一过程通常采用电镀工艺，将PCB板浸入含有金属离子，如铜离子的电镀液中，通过电解作用，使金属离子在孔壁上沉积，形成一层均匀的金属层。在汽车电子的PCB板制造中，孔金属化处理的质量直接影响到电子系统的可靠性，经过严格控制的电镀工艺，能够确保孔内金属层的厚度和附着力，保证信号的稳定传输。

（三）层压与后续加工

将经过钻孔和孔金属化处理的各层PCB板，与半固化片等材料进行层压。在高温高压的环境下，半固化片融化并填充各层之间的空隙，使各层紧密结合在一起，形成一个完整的多层PCB板。层压后，还需进行一系列后续加工，如线路蚀刻、阻焊印刷、字符印刷等，最终完成PCB板的制作。在电脑主板的制造过程中，层压工艺的质量控制至关重要，精确控制温度、压力和时间等参数，能够确保各层之间的对位精度，避免出现分层、气泡等缺陷，保证主板的性能和可靠性。

盲埋孔工艺作为现代PCB制造领域的关键技术，为电子产品的小型化、高性能化发展提供了重要支持。尽管目前面临一些挑战，但在技术的不断迭代优化和创新，这些问题将逐步得到解决，盲埋孔工艺也将在更多领域得到广泛应用，推动电子产业不断向前发展。
