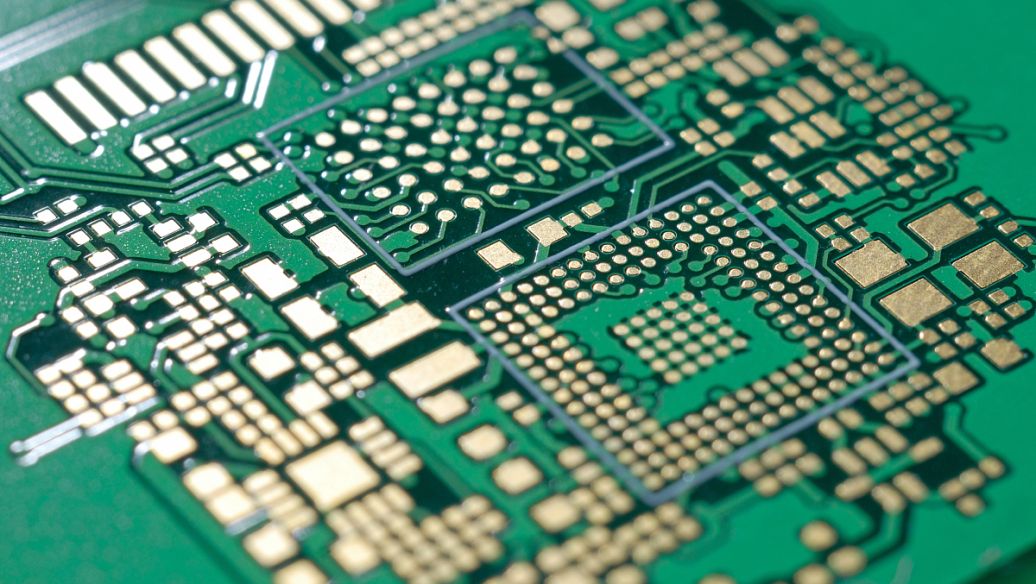

电源模块作为保障设备稳定运行的核心,其性能优劣直接决定了整个系统的表现。随着5G通信、人工智能、大数据中心等前沿技术兴起,电子设备对高功率、高效率电力传输的需求日益强烈,普通PCB在应对大电流、高热量时逐渐难以满足要求。厚铜PCB凭借出色的载流和散热性能,成为电源模块设计制造的关键,其加工技术融合了诸多精密且独特的工艺,为电力传输开辟了新路径。
电源模块工作时需持续为设备组件输送大量电力。厚铜PCB通过增加铜箔厚度,极大提升了线路载流能力。普通PCB铜箔厚度约1盎司(35μm),而厚铜PCB铜箔可达3-10盎司(105-350μm)。根据欧姆定律,铜箔增厚使电阻大幅降低,相同电压下可承载更大电流,有效避免大电流工况下线路发热、烧毁,保障设备稳定运行。
电流通过导体会产生热量,对电源模块而言,散热至关重要。厚铜PCB铜箔厚,热传导面积大且热导率高,铜热导率约401W/(m・K)。工作时,厚铜线路能快速导出热量,借助PCB散热设计,如散热过孔、大面积铜箔,将热量散发至环境,降低模块温度。研究表明,采用厚铜PCB的电源模块,工作温度比普通PCB低10-20℃,显著延长电子元件使用寿命。
加工初期,要选用优质、厚度均匀的铜箔,确保纯度和导电性。层压时,因厚铜箔较硬,不易与基材和半固化片贴合,需精准控制温度(200-230℃)、压力(5-8MPa)和时间,让半固化片充分填充缝隙,形成牢固结合。同时,借助特殊支撑和定位装置,防止铜箔褶皱变形。
钻孔是实现各层电气连接的必要步骤,但厚铜箔易致钻头磨损,难以保证孔壁质量。为此,采用硬质合金钻头,优化钻孔参数,如降低速度、增加进给量。钻孔后,为在厚铜孔壁沉积均匀达标铜层,需提高电镀液浓度、电流密度,延长电镀时间,一般镀铜时间比普通PCB多2-3倍,确保孔壁镀铜厚30-50μm。
线路蚀刻需将电路图案精准呈现在铜箔上。厚铜PCB蚀刻难度大,需用高浓度蚀刻液和喷淋蚀刻机,确保蚀刻均匀。严格控制蚀刻时间和温度,避免过度或不足。表面处理方面,电源模块对可焊性和防腐蚀要求高,常用热风整平和化学镀镍金工艺。热风整平可提升可焊性,但厚铜PCB需严控热风温度和时间,防止铜箔过热变形;化学镀镍金能形成镍金合金层,兼具良好导电性、可焊性和防腐蚀性能,适用于高可靠性需求的电源模块厚铜PCB。
使用专业设备对厚铜PCB进行全面电气性能检测。通过微电阻测试仪测量线路电阻,与设计值对比评估载流能力,关键线路电阻偏差控制在5%以内。利用高压绝缘测试仪检测线路间及与基材的绝缘性能,防止高电压下漏电。此外,模拟大电流工况进行电流承载能力测试,检验PCB长时间高电流负载下的性能稳定性。
借助光学和电子显微镜检查PCB外观,查看线路边缘是否整齐、有无蚀刻残留或毛刺,铜箔表面有无划伤、氧化等缺陷,通过高精度图像识别技术检测微米级缺陷。运用二次元和三次元测量仪精确测量PCB板长、板宽、铜箔厚度、线路宽度、间距及孔径等关键尺寸,要求尺寸偏差控制在±0.05mm内,满足电源模块高精度组装需求。
模拟实际使用中的复杂环境对厚铜PCB进行可靠性测试。包括高温老化测试(125-150℃),检测高温下电气性能和铜箔与基材结合强度;热循环测试(-40℃-125℃),检验温度变化时的可靠性,评估热应力影响;还有振动和冲击测试,模拟运输和使用中的机械环境,确保PCB在恶劣机械条件下线路不断裂、焊点不松动,保障电源模块长期稳定运行。
厚铜PCB加工技术革新了电子设备供电模式。后续随着工艺与质量控制手段的持续优化,厚铜PCB性能与可靠性将进一步提升,为电子设备迈向高性能、低能耗提供有力支撑,推动电子技术在各领域深入应用。
