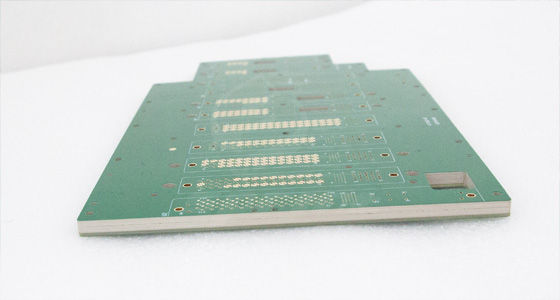

电子设备日新月异的发展进程中，电路板作为核心部件，其制造工艺的精细程度和质量优劣直接关乎电子设备的性能与可靠性。电路板沉锡工艺，作为众多表面处理工艺中的重要一员，正凭借其独特的优势，在电子制造领域占据着愈发关键的地位。

沉锡工艺的原理探究

电路板沉锡，专业术语为化学沉锡，是借助化学反应在电路板的铜表面精准沉积一层纯锡。其核心原理基于氧化还原反应。我们知道，铜的金属活动性比锡强，在常规状态下，铜难以自发地置换出锡盐溶液中的锡。然而，通过在特定的沉锡溶液中添加铜离子络合剂，如硫脲等物质，奇妙的变化发生了。硫脲与溶液中低浓度的一价铜离子巧妙结合，形成稳定的化合物，这一过程使得铜的电化学电位发生负移。如此一来，锡在这种环境下反而比铜更具电正性，从而促使锡离子能够从溶液中获得电子，被还原并沉积在铜表面，成功形成均匀致密的锡层。这一过程就如同一场精心编排的微观“化学舞蹈”，每个离子都在既定的规则下有序地进行着位置变换，最终构建出理想的锡层结构。

沉锡工艺的显著优势

良好的可焊性保障：经沉锡工艺处理后的电路板，在可焊性方面表现堪称出色。其表面均匀覆盖的锡层，犹如为后续电子元件的焊接搭建了一座稳固且顺畅的“桥梁”。无论是采用传统的手工焊接方式，还是更为高效的波峰焊、回流焊等现代化焊接工艺，沉锡后的电路板都能轻松应对，确保焊点牢固可靠，极大地降低了虚焊、脱焊等焊接缺陷出现的概率。即便是历经严苛的环境考验，如在155℃的高温下持续烘烤4小时，或是承受长达8天的高温高湿试验（45℃、相对湿度93%），甚至经过三次回流焊的“洗礼”，沉锡层依然能够坚守岗位，保持良好的可焊性，为电子产品的长期稳定运行筑牢根基。

出色的防护性能加持：沉锡层不仅具备良好的可焊性，在防护方面同样表现出色。它宛如一层坚固的“铠甲”，致密地覆盖在铜表面，有效阻挡氧气、水汽以及其他腐蚀性物质的侵袭，从而延缓铜面的氧化和腐蚀进程，显著延长电路板的使用寿命。与电镀锡工艺相比，沉锡层更为光滑、平整，且在形成过程中更难产生铜锡金属互化物，也不会出现令人头疼的锡须问题。锡须的存在可能会引发电路短路等严重故障，而沉锡工艺成功规避了这一隐患，进一步提升了电路板的可靠性和稳定性。

良好的电气性能提升：在当今高频、高速信号传输的电子时代，电路板的电气性能至关重要。沉锡工艺形成的锡层厚度通常可精准控制在0.8-1.5μm之间，这一恰到好处的厚度赋予了电路板出色的电气性能。它能够有效耐受多次无铅焊冲击，在高频信号传输过程中，最大限度地减少信号的损失和干扰，确保信号能够快速、准确地在电路板上传输，为诸如5G通信设备、高性能计算机等对信号传输要求极高的电子产品提供了有力的技术支持。

环保理念的践行：随着全球对环境保护的关注度日益提升，电子制造行业也在积极寻求绿色可持续发展之路。沉锡工艺恰好顺应了这一趋势，它摒弃了传统工艺中对环境有害的铅等重金属元素，是一种名副其实的绿色环保工艺。同时，沉锡过程产生的废液可以实现免费回收，进一步降低了对环境的潜在危害，充分体现了电子制造行业在环保方面的责任担当。

沉锡工艺的详细流程

前期准备：电路板的清洁与活化：在进行沉锡之前，电路板需要进行全面细致的清洁处理。首先，利用专门的除油剂去除电路板表面的油污、杂质以及前制程残留的氧化物，确保铜面洁净如新。随后，通过微蚀工序，使用过硫酸钠系或硫酸双氧水系列的微蚀药液，精准去除铜面上残留的氧化铜，并打造出粗糙且均匀的铜表面。这一粗糙表面就如同为后续的沉锡反应准备了一块“优质画布”，能够显著增强沉锡层与铜面的附着力，为后续沉锡反应的顺利进行奠定坚实基础。

沉锡核心步骤：置换反应的精妙演绎：经过前期准备的电路板进入预浸槽，预浸槽中的溶液成分与主锡槽相似，但温度等参数有所差异。在预浸过程中，铜面上会快速沉积出一层厚度约为0.1-0.15μm的薄锡层。这层薄锡层就像一个“先锋部队”，它的存在不仅能够有效减缓主锡槽中反应起始的速率，使后续沉积的锡层更加细密均匀，还能防止微蚀后可能残留的污染物和氧化物进入主锡槽，从而延长主锡槽槽液的使用寿命。紧接着，电路板进入主锡槽，主锡槽中含有甲基磺酸、甲基磺酸锡以及硫脲等关键成分。在这个“魔法槽”中，前面预浸形成的薄锡层上方持续发生置换反应，锡离子不断从溶液中被还原并沉积在薄锡层之上，直至锡层厚度达到客户要求的标准。在这个过程中，线速、温度以及溶液浓度等因素如同精密仪器的调节旋钮，对锡层厚度起着关键的控制作用。

后期处理：清洗与干燥的细致呵护：从主锡槽完成沉锡的电路板，表面会残留一些沉锡药液，这些药液如果不及时清除，可能会对电路板的性能产生负面影响。因此，需要进行严格的清洗处理。首先，可采用热水或碱洗的方式，初步去除板面残留的黏稠沉锡药液，随后使用去离子水进行多次冲洗，确保电路板表面干净无残留。为了进一步提升电路板的质量，还会进行后浸处理，根据不同产品的需求，选用特定的后浸液，如rad溶液用于去除锡面与电路板表面上的高极性有机污染物，有效降低表面离子污染度；rpt溶液则专门用于去除锡表面上的非极性有机污染物，减少锡面在回流焊后产生异色问题的可能性。经过一系列清洗和后浸处理后的电路板，然后进入烘干环节，通过适宜的温度和时间控制，将电路板彻底烘干，使其以最佳状态进入下一道工序。

电路板沉锡工艺作为电子制造领域的关键技术之一，以其独特的原理、显著的优势、精细的流程以及广阔的应用前景，为现代电子设备的发展注入了强大动力。
