电子设备的复杂世界里，电路板宛如一个精密的“城市”，线路则是这座城市中纵横交错的“道路”，连接着各个电子元件“建筑”，确保电流能够有序通行，实现设备的各项功能。对于电子爱好者、维修人员或是工程师而言，看懂电路板线路是一项必备技能。那么，究竟该如何解读这看似复杂的电路板线路呢？

认识电路板的基本结构

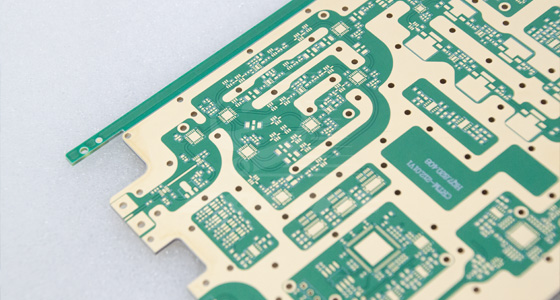

电路板，正式名称为印制电路板，主要由绝缘基材和导体构成。绝缘基材如同城市的土地，为电子元件提供稳固的支撑，同时隔绝不同线路间的电流，防止短路。常见的绝缘材料有玻璃纤维增强环氧树脂等。导体部分则是由铜箔制成的线路，这些线路就像城市中的道路，引导电流在各个元件之间流动。

在电路板上，我们还能看到各种不同的组成部分。焊盘是用于焊接元器件引脚的金属区域，如同道路上的“站点”，元件通过焊盘与电路板线路连接。过孔分为金属过孔和非金属过孔，金属过孔能够连接电路板不同层之间的元器件引脚，让电流可以在不同层面的线路间穿梭，如同城市中的立交桥，实现不同高度道路的互联互通。安装孔用于固定电路板，使其稳定地安装在设备中。导线，也就是我们所说的线路，连接着各个元器件的引脚，形成电气网络，是电流流通的直接通道。接插件则方便了电路板与其他部件之间的连接，比如电脑主板与硬盘、内存之间的连接就通过接插件实现。此外，还有用于地线网络敷铜的填充部分，它能有效减小阻抗，保障电流传输的稳定性。

常见的电路板板层结构有单层板、双层板和多层板。单层板较为简单，所有的元件和线路都在同一面上，就像一个只有一层道路的小镇。双层板则在正反两面都有线路，通过过孔连接两面的线路，如同有上下两层道路且有桥梁连接的城市。多层板则更为复杂，内部有多层导线，能够实现更复杂的电路布局，如同拥有多层立体交通网络的大型都市。

识别电子元件符号

电路板上布满了各种电子元件，要读懂线路，首先得认识这些元件的符号。就像在地图上识别不同的地标一样，熟悉电子元件符号是解读电路板线路的基础。

电阻器在电路板上通常用“R”表示，其符号一般为一个长方形，旁边标注着电阻值等参数。例如“R10”，表示这是编号为10的电阻。电阻的作用是阻碍电流流动，通过控制电阻值大小，可以调节电路中的电流和电压。

电容器的符号通常是两条平行的直线，有的在一侧会有弯曲的弧线，用“C”表示。它能储存电荷，在电路中起到滤波、耦合、旁路等作用。比如在电源电路中，电容器可以滤除电流中的杂波，使输出的电流更加平稳。

二极管的符号像一个箭头，箭头方向表示电流的导通方向，用“D”表示。二极管具有单向导电性，电流只能从正极流向负极，在电路中常用于整流、限幅、开关等功能。

晶体管有多种类型，常见的三极管符号由发射极、基极和集电极组成，不同类型的三极管符号略有差异。晶体管可以放大电信号，在放大器、振荡器等电路中发挥着关键作用。

集成电路则是一个包含多个电子元件的复杂模块，其符号通常是一个矩形框，框内标注着芯片型号。集成电路将大量的电子元件集成在一个芯片中，大大缩小了电路的体积，提高了电路的性能和可靠性，广泛应用于各种电子设备中，如电脑的CPU、手机的处理器等。判断线路走向的方法

1.根据外形与布局判断

对于有经验的人来说，通过观察电路板上元件的外形和布局，可以大致推断出线路的走向。例如，在电源电路部分，通常会有较大的电解电容和整流桥等元件，连接它们的线路往往与电源的输入输出相关。一般情况下，较大的电解电容作为电源滤波元件，其负极通常连接到电源的负极，也就是地线。沿着这些明显的元件和它们之间的连接线路，可以逐步追踪电源线路的走向。再比如，在音频放大电路中，功率放大器芯片周围的线路会连接到扬声器、音频输入接口等相关元件，根据这些元件的位置关系，也能判断出音频信号线路的走向。不过，这种方法对于初学者来说有一定难度，需要在日常学习和实践中不断积累经验。

2.依据元件旁边印字识别

仔细观察电路板，会发现元件旁边通常印着一些字，这些字包含了元件的参数、型号，有时还会有生产厂家批号、版本号等信息。通过这些印字，可以进一步了解元件的特性和在电路中的作用，从而帮助判断线路走向。比如一个电阻旁边印着“10KΩ”，表示这个电阻的阻值是10千欧姆，知道了电阻的阻值，结合它在电路中的位置以及与其他元件的连接情况，就能分析出它在电路中对电流和电压的影响，进而推断出相关线路的功能和走向。再如集成电路芯片上印着的型号，通过查阅芯片的数据手册，可以详细了解芯片各个引脚的功能，这样就能清楚地知道连接到芯片引脚的线路的用途和去向。

3.借助PCB上的符号和丝印

PCB上除了元件符号外，还有一些丝印标记，这些标记对于判断线路走向也非常有帮助。比如，在电路板上经常能看到一些英文字母和数字组合，如“J1”“P2”等，这些通常表示接插件的编号。通过查找接插件的相关资料，或者观察它在电路板上与其他元件的连接情况，就能知道与之相连的线路是连接到外部设备还是电路板内部的其他模块。另外，电路板上还会有一些表示功能区域的丝印，如“POWER”表示电源区域，“RF”表示射频区域等，根据这些功能区域的划分，也能大致判断出不同区域内线路的功能和走向。

4.分析电路工作情况

深入了解电路板上电路的工作情况，是准确判断线路走向的关键。首先要找到单元电路的直通电路和交流通路。例如在一个简单的放大电路中，直流电源通过偏置电阻为晶体管提供合适的工作电压，这就是直通电路。而输入的交流信号通过电容耦合到晶体管的基极，经过放大后从集电极输出，再通过电容耦合到下一级电路，这就是交流通路。在了解了电路的工作情况后，将电路上的元件联系起来考虑，分析它们的前级后级电路关系，以及输入输出关系，从总体上弄清楚电路原理。比如在一个数字逻辑电路中，通过分析各个逻辑门的输入输出信号，以及它们之间的连接关系，就能准确判断出数据信号在电路板上的传输线路走向。

5.利用专业工具辅助

如果手头有电路板的设计文件，如以“.pcb”或“.brd”为扩展名的文件，可以使用专业的电路绘图软件打开，这样就能直观地看到电路板的电路布局和线路连接情况，各个元件之间的线路走向一目了然。此外，还可以借助电路板测试仪器来辅助判断线路走向。例如万用表，可以测量电路板上不同点之间的电阻、电压等参数，通过分析这些参数的变化，来推断线路的连接情况。如果测量两个点之间的电阻为零，说明这两个点之间可能通过线路直接连接。示波器则可以观察电路中的信号波形，通过分析信号在不同位置的波形变化，判断信号的传输路径和线路走向。逻辑分析仪可以用于分析数字电路中的逻辑信号，通过捕获和分析数字信号的状态和时序，确定数字电路中线路的连接和信号流向。

看懂电路板线路需要从认识电路板的基本结构、识别电子元件符号入手，通过多种方法综合判断线路走向，同时不断积累实践经验。
