传感器作为感知外界信息的关键部件，广泛应用于工业控制、医疗设备、汽车电子、物联网等诸多领域。而传感器高精密PCB的生产，是确保传感器能够精准、稳定工作的核心环节，其制造过程融合了先进的设计理念与精密的生产工艺。

设计：奠定高精密基础

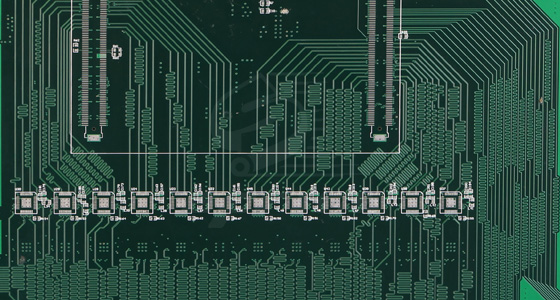

信号完整性设计

传感器常处理极其微弱且复杂的信号，从温度、压力到生物电信号等。为避免信号在传输过程中出现衰减、失真或受到干扰，高精密PCB设计时，对线路布局极为考究。例如，在设计用于检测生物电信号的传感器PCB时，线路要尽可能短且直，以减少信号传输路径中的寄生电容和电感。同时，采用特殊的布线方式，如差分信号对布线，利用两根紧密耦合的信号线传输大小相等、极性相反的信号，可有效抑制共模干扰，极大提升信号的抗干扰能力，确保检测的准确性。

布局优化

传感器往往需要集成多种功能模块，如信号采集、放大、处理和传输模块等。在有限的PCB空间内，合理布局这些模块至关重要。将信号采集部分的元件靠近传感器探头，缩短信号传输距离，降低信号损失。对于发热量大的处理芯片，要预留足够的散热空间，并通过合理设计散热路径，如增加散热过孔、铺设大面积散热铜箔等，保证芯片在稳定的温度环境下工作，避免因温度过高影响传感器的精度和稳定性。

电源管理设计

稳定的电源供应是传感器正常工作的保障。高精密PCB设计中，针对不同模块的电源需求，采用独立的电源稳压电路。例如，对于对电源噪声敏感的信号放大模块，使用低噪声的线性稳压电源，并在电源输入端和芯片电源引脚处，添加多个不同容值的去耦电容，组成π型滤波电路，有效滤除电源中的高频噪声和纹波，为传感器提供纯净、稳定的电源，确保信号处理的高精度。

制造工艺：雕琢精细电路

高精度光刻技术

光刻是将设计好的电路图案转移到覆铜板上的关键工艺。在传感器高精密PCB生产中，对光刻精度要求极高。采用先进的光刻设备，其分辨率可达微米甚至亚微米级别，能够精确复制出极细的线路和微小的过孔。例如，一些高端传感器PCB的线宽和线距可控制在50μm以下，过孔直径小于100μm。通过精确控制光刻过程中的曝光时间、曝光强度和显影参数，确保电路图案的清晰度和准确性，为后续的蚀刻和电镀工艺奠定良好基础。

精细蚀刻工艺

蚀刻工序用于去除光刻后不需要的铜箔，保留精确的电路线路。在高精密PCB蚀刻中，使用高纯度的蚀刻液，并严格控制蚀刻液的温度、浓度和蚀刻时间。采用先进的喷淋蚀刻技术，使蚀刻液均匀地喷洒在PCB表面，保证蚀刻的均匀性。通过优化蚀刻参数，能够实现对极细线路的精确蚀刻，避免出现线路过蚀或蚀刻不足的情况，确保线路边缘整齐、光滑，满足传感器对电路精度的严苛要求。

微孔加工技术

为实现多层PCB各层之间的电气连接，需要进行微孔加工。在传感器高精密PCB中，微孔的孔径通常较小，一般在0.2mm以下。采用激光钻孔技术，利用高能量密度的激光束瞬间熔化或汽化铜箔和基材，形成高精度的微孔。激光钻孔能够实现微孔的任意分布，且对孔壁的损伤极小。在钻孔后，通过化学镀铜和电镀铜工艺，在孔壁上沉积一层均匀的铜，确保微孔具有良好的导电性，实现各层之间可靠的电气连接。

先进的表面处理工艺

传感器高精密PCB的表面处理直接影响其可焊性和长期可靠性。常用的表面处理工艺有化学镀镍金（ENIG）、有机保焊膜（OSP）和化学镀银等。化学镀镍金工艺在PCB表面形成一层均匀的镍金合金层，镍层可有效阻挡铜的扩散，金层具有良好的导电性和可焊性，能保证焊点的长期可靠性，在传感器PCB生产中应用广泛。有机保焊膜工艺则在铜表面形成一层有机保护膜，具有成本低、工艺简单等优点，能在一定程度上保护铜层不被氧化，提高可焊性。

质量控制：严守品质关卡

电气性能检测

采用高精度的电气测试设备，对PCB进行全面的电气性能检测。通过飞针测试机，检测线路的导通性、短路和断路情况，确保电路连接正确无误。对于高频信号线路，使用专业的阻抗分析仪，测量线路的特性阻抗，保证其与设计值偏差在极小范围内，满足传感器对信号传输的高精度要求。同时，进行电源完整性测试，检测电源层的电压波动、电源噪声等参数，确保电源供应稳定可靠。

外观与尺寸检测

利用光学显微镜和电子显微镜，对PCB的外观进行细致检查，查看线路是否有缺陷、铜箔是否有划伤、孔壁是否有异常等。通过高精度的图像识别技术，能够检测出微米级别的缺陷。采用二次元测量仪和三次元测量仪，对PCB的尺寸进行精确测量，包括板长、板宽、线路宽度、线路间距、孔径等关键尺寸，确保PCB尺寸符合设计图纸要求，满足后续传感器组装工艺的高精度需求。

可靠性测试

模拟传感器在实际使用中的各种环境条件，对PCB进行可靠性测试。包括高温老化测试，将PCB置于高温环境下（如85℃-125℃）持续一定时间，检测其在高温条件下的电气性能稳定性；低温测试，在低温环境（如-40℃--20℃）下评估PCB的性能；湿热测试，将PCB放置在高温高湿环境中，检测其防潮、防霉性能；振动测试，通过模拟不同频率和振幅的振动，检验PCB在振动环境下的可靠性。这些可靠性测试能够提前发现PCB潜在的质量隐患，确保传感器在复杂环境下长期稳定运行。

传感器高精密PCB生产是一个集设计、制造和质量控制于一体的复杂过程，每一个环节都对传感器的性能和可靠性有着至关重要的影响。
