电路板的导电性和抗蚀性是衡量其性能的两个关键指标。导电性决定了电路的效率和信号传输质量，而抗蚀性则关系到PCB在恶劣环境下的耐用性和可靠性。下面将探讨如何通过不同的技术和方法来提升PCB板的导电性和抗蚀性。

一、PCB板导电性的提升

导电性是指材料允许电流通过的能力，对于PCB而言，主要取决于其导电层的材料和厚度。以下是几种提升PCB导电性的方法：

1、选择合适的导电材料

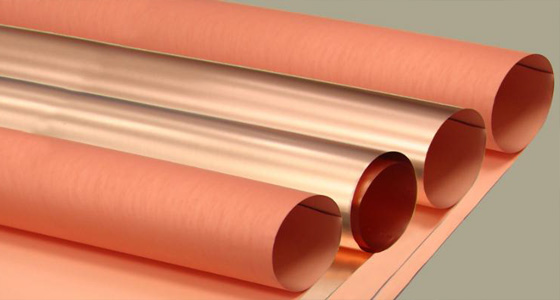

使用高纯度的铜箔作为PCB的导电层是提升导电性的基本方法。铜因其优异的导电性能和成本效益而被广泛使用。此外，也可以探索使用银或金等贵金属，尽管成本较高，但它们的导电性能更佳。

2、优化铜箔厚度

铜箔的厚度直接影响PCB的导电性能。增加铜箔厚度可以降低电阻，提高导电性，但同时也会增加成本。设计时需要根据应用需求和成本预算来选择合适的铜箔厚度。

3、表面处理技术

表面处理技术如化学镀镍金（ENIG）、化学镀锡（Immersion Tin）或有机可焊性保护膜（OSP）等，可以在铜表面形成一层保护层，提高导电性并防止氧化。

4、采用先进的制造工艺

使用先进的制造工艺，如激光直接成像（LDI）技术，可以提高导电图形的精度和分辨率，从而提升导电性能。

二、PCB板抗蚀性的提升

抗蚀性是指PCB在特定环境下抵抗化学或物理侵蚀的能力。以下是几种提升PCB抗蚀性的方法：

1、使用抗蚀材料

选择具有良好抗化学侵蚀性能的基板材料，如FR-4环氧树脂玻璃纤维板，可以提高PCB的抗蚀性。

2、表面涂层保护

在PCB表面涂覆保护层，如三防漆（Conformal Coating），可以形成一层保护膜，抵御水分、盐雾和其他腐蚀性物质。

3、优化布局

在PCB布局时考虑到抗蚀性，避免在PCB上形成易积水或易受侵蚀的区域。例如，避免在PCB边缘布置过多的元件，以减少水分和污染物的积聚。

4、严格的质量控制

在PCB制造过程中实施严格的质量控制，确保所有材料和工艺都符合抗蚀性要求。这包括对基板材料、导电材料和表面处理的检测。

提升PCB板的导电性和抗蚀性是确保电子产品性能和可靠性的关键。通过选择合适的材料、采用先进的制造工艺、应用表面处理技术以及实施严格的质量控制，可以显著提高PCB的性能。随着电子行业对高性能PCB的需求不断增长，持续的研究和开发新的提升方法将对行业的技术进步起到推动作用。
