多层PCB板凭借其更高的集成度和更优的电气性能，成为了众多电子产品的核心部件。而层压工艺作为多层PCB制造过程中的关键环节，直接影响着PCB的质量、可靠性以及制造成本。目前，常见的多层PCB板层压工艺主要有传统层压工艺、真空层压工艺和压膜层压工艺，下面将对这几种工艺进行详细对比。

传统层压工艺

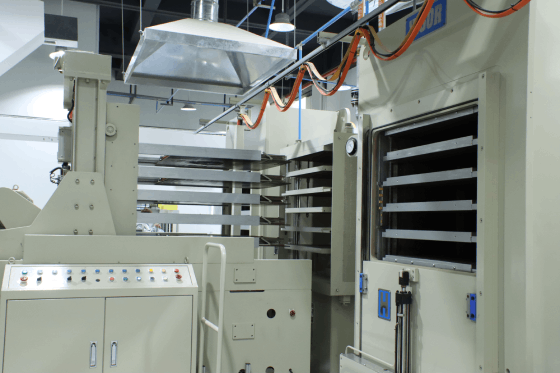

传统层压工艺是多层PCB制造中较为经典且应用广泛的一种工艺。其基本流程是将内层线路板、半固化片以及外层铜箔按顺序叠放整齐，放入层压机中。在一定的温度和压力条件下，半固化片逐渐融化并流动，填充内层线路板之间的空隙，同时将各层紧密粘结在一起。温度的升高使半固化片中的树脂发生交联反应，从而实现固化，形成坚固的多层结构。

这种工艺的优点在于设备相对简单，操作流程较为成熟，易于掌握。对于一些对成本较为敏感、批量较大且对PCB精度要求不是极高的产品，传统层压工艺具有一定的成本优势。例如，在一些消费类电子产品，如普通的手机充电器、智能音箱等的PCB制造中，传统层压工艺能够满足生产需求，且能有效控制成本。然而，传统层压工艺也存在明显的局限性。由于层压过程中气体难以完全排出，容易在PCB内部形成气泡，影响电气性能和结构强度。而且，在压力均匀性方面存在一定缺陷，可能导致多层板各部分粘结强度不一致，影响产品的可靠性。

真空层压工艺

真空层压工艺是在传统层压工艺基础上的改进，其最大的特点是在层压过程中引入了真空环境。在叠放好内层线路板、半固化片和外层铜箔后，将整个叠层放入真空层压机中。首先对层压机内部进行抽真空处理，尽可能排除叠层中的空气和挥发物，然后再施加温度和压力进行层压。

真空环境的引入有效解决了传统层压工艺中气泡难以排出的问题。通过在层压前将空气抽出，大大减少了气泡产生的可能性，从而显著提高了PCB内部的结构完整性和电气性能。同时，真空层压工艺能够使压力更加均匀地分布在叠层上，确保各层之间粘结牢固且均匀，提升了多层板的可靠性。在一些对PCB质量要求极高的领域，如航空航天、高端服务器等，真空层压工艺得到了广泛应用。这些领域的电子设备需要在复杂恶劣的环境下稳定运行，对PCB的性能和可靠性有着严苛的标准，真空层压工艺制造的多层PCB能够很好地满足这些需求。但真空层压工艺也并非完美无缺，其设备成本相对较高，对操作环境和人员技术要求更为严格，这在一定程度上增加了生产成本和生产难度。

压膜层压工艺

压膜层压工艺采用一种特殊的压膜材料，如聚酰亚胺薄膜。在多层PCB制造时，将压膜材料放置在叠层的外层，与内层线路板、半固化片和外层铜箔一同进行层压。在加热和加压过程中，压膜材料与半固化片相互作用，不仅起到辅助粘结的作用，还能改善层压过程中的流动性和填充性。

压膜层压工艺的优势在于能够有效提高PCB的平整度。由于压膜材料具有良好的柔韧性和可塑性，在层压过程中能够更好地适应多层板的形状，均匀地传递压力，从而使多层板表面更加平整，有利于后续的电子元件安装和焊接。此外，压膜材料还能在一定程度上阻挡外界的湿气和杂质，提高PCB的防潮、防腐蚀性能。这种工艺在一些对PCB平整度要求较高的产品中表现出色，如液晶显示驱动板、柔性电路板与刚性电路板的结合板等。不过，压膜层压工艺对压膜材料的选择和使用有较高要求，合适的压膜材料成本可能较高，而且在工艺控制上也需要一定的技术经验，以确保压膜材料与其他层之间的协同效果达到最佳。

多层PCB板的传统层压工艺、真空层压工艺和压膜层压工艺各有优劣。在实际生产中，需要根据产品的具体需求，如成本控制、质量标准、应用领域等，综合考虑选择适合的层压工艺，以实现高质量、高效率且经济可行的多层PCB制造。
