HDI电路板通过其精细的孔技术，能够有效提高电路的集成度和信号传输效率。在HDI板中，盲孔与埋孔是两种重要的孔加工工艺，其各自的特性和应用在电路设计中起着至关重要的作用。下面将详细探讨盲孔与埋孔工艺的定义、特点、应用以及在HDI线路板中的重要性。

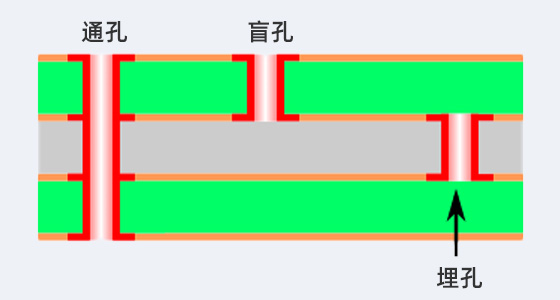

一、盲孔（Blind Hole）

定义

盲孔是指仅穿透电路板的某一层，而没有贯穿整个板材的孔。通常，盲孔用于连接顶层或底层的电路到内部层（如第二层或第三层），而底面无法直接接触到这些孔。这种孔在层与层之间建立电气连接，是减少布线空间的重要手段。

特点

多层连接：盲孔允许在不同层之间建立连接，避免了对外部PCB的影响。

降低布线复杂度：通过减少表面布线，使得PCB设计更加简洁。

提高布局灵活性：设计师可以更有创造性地布局元器件，进一步优化电路性能。

应用

在高频通讯、消费电子、汽车电子及医疗设备等领域，盲孔常用于集成多层电路的设计，通过提高密度与连接效率来满足产品的小型化需求。

二、埋孔（Buried Hole）

定义

埋孔是指完全位于电路板的内部层中，无法从顶层或底层直接观察到的孔。这种孔通常用于多层线路板中实现内部层之间的连接，而不影响外层的布线结构。

特点

提升密度：埋孔能够提高PCB设计的密度，因其不需要在外层预留空间。

改善信号完整性：通过将重要的连接隐藏在内部层中，可以减少外部干扰，从而提高信号质量。

提供更可靠的连接：埋孔在电路板内层，受外部环境影响较小，可以降低因冲击或振动导致的电子元件故障风险。

应用

埋孔主要应用于高性能计算、网络设备和高端消费电子产品等领域，可以有效满足对高频率、高速传输和高可靠性的需求。

三、盲孔与埋孔在HDI线路板中的重要性

在HDI盲埋孔线路板设计中，盲孔与埋孔各自的功能和优势相辅相成，共同推动了技术的发展。

提高集成度

通过灵活使用盲孔与埋孔，设计师可以有效提升电路板的层数，增加功能集成度，从而满足现代电子产品对多功能、高集成度的需求。

优化信号传输

HDI电路板中，两者合用可以有效地减小信号的传播延迟和抖动，提升信号的完整性，特别适合高频信号的传输。

减少生产成本

使用盲孔与埋孔的HDI电路板，能够减少PCB的整体面积，降低材料使用，同时也降低了后续组装和焊接的难度，从而减少了整体生产成本。

在HDI盲埋孔线路板的设计与制造中，盲孔与埋孔工艺分别承担着不同的作用，但它们的结合则是实现高密度电子产品设计的关键所在。因此，在面临电子行业对高性能、高密度PCB的需求不断增长情况下，掌握并应用好盲孔与埋孔工艺，将为企业在激烈的市场竞争中赢得更多优势。
