多层柔性线路板信号完整性的保障技术

来源:深圳普林电路 日期:2025-01-17 浏览量:

多层柔性线路板(FPC)的应用愈发广泛,然而,随着信号传输速率的不断提高,多层柔性线路板中的信号完整性问题成为了关键挑战,直接影响着电子系统的整体性能与可靠性。因此,深入探究并有效应用信号完整性保障技术具有至关重要的现实意义。


一、设计阶段的关键技术

(一)层叠结构规划

合理的层叠设计是保障信号完整性的基础。通过将信号层与地层、电源层交替分布,能够构建起有效的电磁屏蔽体系,降低外界电磁干扰对信号层的影响,同时减少层间信号的相互串扰。例如,在设计中使高速信号层紧密靠近地层,为高速信号传输提供稳定的参考平面,从而有效约束电场和磁场,保证信号的稳定传输。


(二)阻抗匹配设计

精确的阻抗匹配对于减少信号反射非常重要。这需要借助专业的阻抗计算工具,精细调整传输线的各项参数,包括线宽、线间距以及铜箔厚度等,使传输线的特性阻抗与源端和负载端的阻抗精准匹配。以常见的 50Ω 或 75Ω 标准传输线阻抗为例,通过严谨的参数优化,确保信号在传输过程中不会因阻抗不匹配而产生反射,从而保证信号的完整性和准确性。


(三)布线布局优化

布线布局的合理性直接关系到信号串扰的程度。在设计过程中,应严格控制相邻信号线之间的间距,通常要求间距不小于线宽的 3 倍,以此降低容性和感性串扰的影响。同时,要尽量避免高速信号与其他信号长时间并行布线,尽可能使它们相互垂直,以减少平行长度,从而有效抑制串扰的耦合效应,确保各信号的独立性和稳定性。


(四)过孔设计策略

过孔的设计也是不容忽视的环节。应尽量减小过孔的孔径,并适当增大过孔的反焊盘尺寸,这样可以有效降低过孔的寄生电容和电感,减少其对信号完整性的不利影响。特别是在高速信号传输路径上,要严格控制过孔的数量,并将其合理布局在信号变化相对平缓的区域,以保障信号的连续、稳定传输。

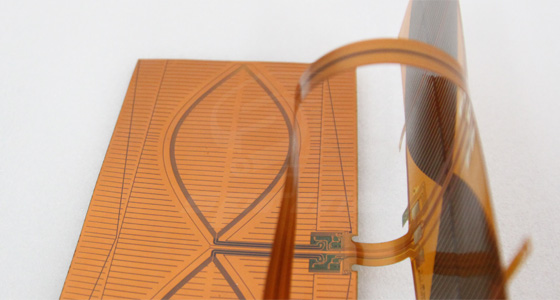

多层柔性线路板

二、材料选择的要点

(一)低介电常数与低损耗材料的应用

选择具有低介电常数(DK)和低损耗因子(DF)的介质材料是提高信号传输质量的关键。例如,新型的聚酰亚胺改性材料,其较低的 DK 和 DF 值能够显著降低信号在传输过程中的衰减和延迟,有效提升信号的传播速度,确保信号能够快速、准确地到达接收端,减少信号失真的可能性。


(二)材料稳定性考量

除了关注材料的介电性能外,材料的稳定性也是重要因素。在不同的环境条件下,如温度、湿度的变化,材料的电气性能应保持相对稳定。稳定的材料性能能够避免因环境因素导致的阻抗波动,从而保证信号完整性不受外界环境变化的干扰,为电子设备在各种复杂环境下的可靠运行提供坚实的基础。


三、制造工艺的保障措施

(一)蚀刻工艺的精准控制

蚀刻工艺的精度直接影响传输线的线宽精度和一致性,进而影响阻抗的稳定性。通过优化蚀刻工艺参数,如精确控制蚀刻时间和蚀刻液浓度,并采用先进的蚀刻设备和在线检测技术,能够实时监控线宽的变化情况,及时对工艺参数进行调整,确保线宽符合设计要求,避免因线宽偏差导致的阻抗不连续问题,保障信号的稳定传输。


(二)层压工艺的严格把控

层压工艺的质量对于多层 FPC 的信号完整性至关重要。精确控制层压过程中的温度、压力和时间等关键参数,能够确保介质层的厚度均匀性和质量稳定性,保证各层之间的紧密粘结,减少层间的空气间隙。这不仅可以降低信号传输过程中的损耗,还能提高整个线路板的机械性能和可靠性,为信号的高质量传输创造良好的物理条件。


(三)过孔工艺的优化

过孔的制造工艺对其电气性能有着重要影响。确保过孔的镀层均匀、完整,能够有效降低接触电阻,提高信号通过过孔时的传输质量。此外,采用盲孔和埋孔技术,可以减少过孔对信号传输路径的影响,特别是对于多层 FPC 中的高速信号传输,能够显著降低信号的反射和衰减,提升信号完整性。


多层柔性线路板信号完整性的保障需要从设计、材料选择和制造工艺等多个方面协同发力。通过合理规划层叠结构、精确匹配阻抗、优化布线布局、选择合适的材料以及严格控制制造工艺,能够有效解决信号完整性问题,提高多层 FPC 的性能和可靠性,满足现代电子设备日益增长的高性能需求,推动电子技术的持续发展和进步。
