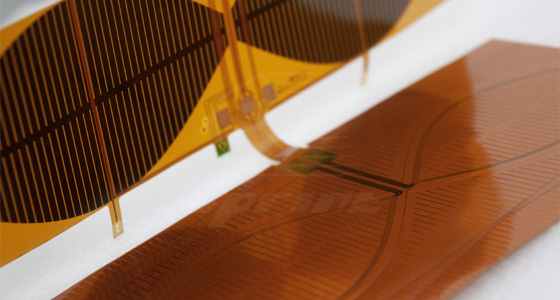

在电子设备持续向轻薄便携方向发展的当下，柔性电路板（FPC）的重要性日益凸显，成为众多高端电子产品不可或缺的关键部件。PCB 厂家作为柔性板的生产者，在满足市场需求的过程中，不断探索与优化生产工艺，克服重重挑战，推动着柔性板生产技术的进步。

一、柔性板生产的关键技术与材料

柔性板的生产依赖于特定的材料与技术。基板材料多选用聚酰亚胺（PI）薄膜，其具备良好的耐高温性、机械性能及化学稳定性，能适应复杂的使用环境，厚度通常在 12.5μm - 75μm 之间，可依不同需求灵活选择。铜箔方面，压延铜箔因其柔韧性佳、粗糙度低，在弯曲时能保障导电性和信号完整性，厚度处于 9μm - 35μm 范围，不过薄铜箔对生产工艺的精准度要求颇高。覆盖膜主要用于保护线路与元器件，其胶粘剂性能影响着粘附力和可靠性，在选择时需综合考量耐温、耐化学性、柔韧性以及与其他材料的兼容性等因素。

二、生产工艺流程详解

工程设计：依客户需求，借助专业CAD软件进行电路设计与版图布局，充分考虑柔性板的可弯曲特性，合理规划线路与元器件位置，同时开展信号完整性和热设计分析，确保满足电气性能与散热要求。

开料：将成卷的PI基板和覆盖膜精准裁切为所需尺寸，保障材料的尺寸精度与边缘平整度，避免出现毛刺或尺寸偏差，为后续加工奠定基础。

钻孔：利用数控钻孔设备在柔性板上钻出通孔，因材料特性，需严控钻孔速度、进给量及钻头温度，防止孔壁粗糙、分层等问题，对于高精度柔性板，激光钻孔技术可满足更小孔径与更高精度的需求。

电镀：对钻孔后的孔壁进行电镀铜处理，以增强导电性，确保电气连接可靠。此过程需严格把控电镀液成分、温度、电流密度及电镀时间等参数，保证孔壁铜层质量均匀、附着力强。

线路制作：涵盖图形转移、蚀刻与退膜步骤。先通过曝光、显影将线路图案转移至铜箔表面，再用蚀刻液去除多余铜箔形成线路图形，最后退掉光刻胶膜。期间需精确控制各项参数，确保线路精度与清晰度，避免短路、断路或线宽偏差过大等情况。

覆盖膜贴合：将裁切好的覆盖膜精准贴合于线路表面，采用热压或真空贴合等方式使其紧密结合，确保位置精度与贴合质量，防止气泡、褶皱或贴合不牢等问题影响防护性能与可靠性。

表面处理：依据客户要求，对柔性板表面进行镀锡、镀金、沉银或 OSP 等处理，提升线路可焊性与抗氧化性，满足不同焊接工艺与应用环境需求，过程中需严格控制处理工艺参数，保障表面处理层质量稳定。

成型与测试：按设计要求切割和成型柔性板，可采用数控铣刀、激光切割或冲压等方式。成型后进行全面的电气性能、可靠性及外观检查，包括开路短路、阻抗、剥离强度、耐弯折等测试，只有通过严格测试的产品方可进入市场。

三、质量控制要点

原材料检验：对采购的各类原材料，如基板、铜箔、覆盖膜等，从物理性能、化学性能、尺寸精度到外观质量等方面进行严格检验，依据完善的检验标准与流程，从源头保障柔性板质量。

过程控制：在生产过程中，运用先进设备与自动化控制系统，对各工序实时监控与数据采集，借助在线检测设备监测蚀刻、电镀、钻孔等关键环节质量，一旦参数异常立即调整或报警，确保生产过程稳定、一致。

成品检测：构建完备的成品检测体系，全面检测柔性板各项性能指标，除常规电气性能与可靠性测试外，针对其特性增设耐弯折、柔韧性测试等项目，以评估实际使用性能。通过严格检测，确保出厂产品高质量、高可靠性，契合客户需求。

四、面临的挑战与应对策略

挑战

高精度与高可靠性需求：电子产品升级促使柔性板精度与可靠性要求提升，更精细的线路、更高层数与复杂结构给生产工艺带来巨大挑战，亟待厂家提升技术与设备精度。

成本压力：原材料价格波动、设备更新及人力成本上升，致使生产成本增加。在激烈的市场竞争中，PCB厂家需在保证质量前提下，优化流程、提高效率、降低原材料消耗，增强产品竞争力。

环保要求：严格的环保法规要求解决柔性板生产中的化学试剂、废气废水处理等问题，PCB厂家需投入资源进行环保技术研发与设备改造，实现绿色生产。

应对策略

新材料研发：积极探索开发高性能基板、铜箔和覆盖膜等新材料，如高频高速、高强度柔韧性及环保可降解材料，满足未来电子产品对柔性板性能的更高要求。

先进制造工艺：引入激光直接成像、脉冲电镀、卷对卷生产等先进工艺，提升生产效率、降低成本与提升质量。同时，加强智能制造技术应用研究，实现柔性板生产的自动化、智能化与信息化，增强生产过程可控性与稳定性。

微型化与集成化：顺应电子产品微型化与多功能化趋势，推动柔性板向更高密度布线、更小尺寸与多功能集成方向发展，如集成无源元件实现系统级封装，减少设备体积重量，提升性能与可靠性。

PCB厂家的柔性板生产领域机遇与挑战并存。通过不断优化技术与工艺、强化质量控制以及积极创新发展，厂家能够生产出高质量的柔性板产品，有力支撑电子产业的持续发展。
