从轻薄便携的智能手机，到功能强大的笔记本电脑，再到智能先进的汽车电子系统，这些设备的核心PCB也在不断进化以满足更高的要求。其中，HDI技术成为了推动PCB发展的关键力量，那么HDI究竟是什么意思呢？

HDI概念理解

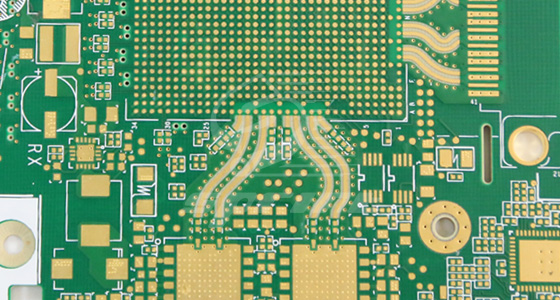

HDI是高密度互连技术,它是一种应用于PCB生产制造的先进技术，所制造出的HDI板具有线路分布密度高的显著特点。简单来说，HDI技术打破了传统PCB布线与孔结构的限制，使电路板能够在有限的空间内实现更多的电路连接，极大地提升了电子设备的集成度。

HDI的技术特点

微盲埋孔技术

HDI板的标志性特征便是使用了微盲埋孔技术。传统的PCB板通过通孔连接不同的铜层，而HDI板的内部不同层铜层之间则主要依靠微盲孔和埋盲孔来实现互连。所谓微盲孔，是指那些只连接表面层与内层某一层的小孔，其直径通常小于150um；埋盲孔则是连接内层不同层之间的孔，在PCB表面无法直接看到。通过这些微小且精密的孔结构，HDI板实现了信号在多层线路间的高效传输，大大提高了布线密度。例如，在智能手机的主板中，HDI板的微盲埋孔技术使得众多芯片能够紧密排列，在有限的空间内实现复杂的电路功能。

高密度布线

借助微盲埋孔技术，HDI板能够实现高密度的布线。其线宽和线距可以做到非常精细，一般线宽能达到3-4mil，线距也在类似的微小尺度。这意味着在相同面积的电路板上，HDI板可以布置更多的线路，从而为更多的电子元件提供连接点。相比传统PCB板，HDI板在单位面积内能够承载数倍甚至数十倍的电路连接，为电子设备的小型化和功能集成提供了可能。以笔记本电脑的主板为例，HDI板的应用使得主板尺寸得以缩小，同时还能容纳更多高性能的处理器、内存芯片等元件，提升了电脑的整体性能。

HDI的应用领域

消费电子领域

HDI技术在消费电子领域应用极为广泛，其中以手机的应用最为典型。随着智能手机功能的不断丰富，如高像素摄像头、5G通信模块、高性能处理器等的加入，对主板空间和性能的要求越来越高。HDI板凭借其高密度互连的特性，能够在狭小的手机空间内，实现众多元件的紧密布局和高效连接，保障手机的各项功能稳定运行。此外，在平板电脑、数码相机、MP3/MP4播放器、笔记本电脑等消费电子产品中，HDI板也得到了大量应用，帮助这些产品实现更小的尺寸、更轻薄的外观以及更高的性能。

汽车电子领域

随着汽车向智能化和电动化方向发展，汽车电子系统变得越来越复杂。车载信息娱乐系统需要处理高清视频、导航数据等大量信息；自动驾驶技术更是依赖众多传感器、控制器之间的高速数据传输。HDI板在这些汽车电子设备中发挥着重要作用，它能够满足汽车电子对电路板可靠性、稳定性以及高密度布线的要求。例如，汽车的自动驾驶控制单元中，HDI板将各种传感器（如摄像头传感器、雷达传感器等）与中央处理器连接起来，确保传感器数据能够快速、准确地传输到处理器进行分析和决策，从而保障自动驾驶的安全性和准确性。

医疗设备领域

医疗设备对精度和可靠性要求极高，HDI技术也在该领域得到了广泛应用。在医疗成像设备（如核磁共振成像仪、CT扫描仪等）中，HDI板能够实现大量精密电子元件的高密度集成，保证设备对人体内部结构进行高分辨率成像。在医疗监护仪中，HDI板将各种传感器与数据处理单元连接起来，实时准确地监测患者的生命体征数据。HDI板的应用使得医疗设备在体积缩小的同时，性能和可靠性得到了显著提升，为医疗诊断和治疗提供了更有力的支持。

航空航天领域

在航空航天领域，电子设备需要具备高性能、高可靠性以及轻量化的特点。HDI板由于其高密度互连和多层结构的优势，能够在有限的空间内实现复杂的电路功能，同时减轻设备的重量。例如，在飞机的导航系统、通信设备等关键电子设备中，HDI板都被广泛应用。它不仅提高了这些设备的性能和可靠性，还满足了航空航天对小型化、轻量化的严格要求。

综上所述，HDI作为一种先进的PCB制造技术，以其高密度互连的特点，在现代电子设备中发挥着至关重要的作用。在技术的不断创新和发展下，HDI技术将在更多领域得到应用，并持续推动电子设备向小型化、高性能化方向迈进。
