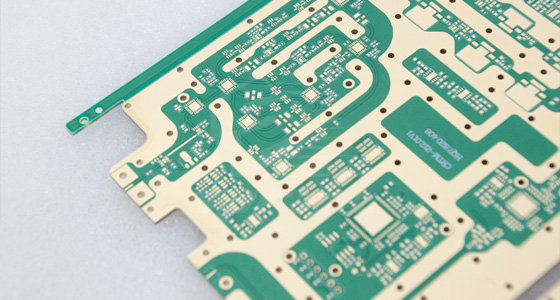

PCB的复杂构造中，铜箔作为核心导电部分，其厚度选择对PCB性能有着举足轻重的影响。PCB铜箔厚度并非一成不变，而是根据不同应用场景与性能需求，有着多样化的规格。

常见刚性电路板铜箔厚度及应用

常见的PCB铜箔厚度存在多个标准值。在刚性电路板中，18μm（0.5盎司）、35μm（1盎司）、70μm（2盎司）是较为常用的厚度规格。

18μm铜箔：轻薄设计的优选：18μm铜箔厚度相对较薄，适合一些对空间布局要求严苛、电流承载较小的电子产品，如部分小型消费类电子设备的PCB板。像智能手表的主板，由于内部空间有限，采用18μm铜箔既能满足基本电路连接需求，又有助于减小电路板体积，实现设备的轻薄化设计。

35μm铜箔：应用广泛的主力军：35μm铜箔堪称PCB领域的“主力军”，是常见的厚度选择。它在电气性能与成本之间找到了良好的平衡，广泛应用于各类电子产品，从电脑主板到工业控制板等。以电脑主板为例，其电路布线复杂，需要稳定的电流传输和信号传导。35μm铜箔能够承载较大电流，保障主板上众多芯片、内存模块等元件之间的高效通信，同时在大规模生产中，其成本也在可接受范围内，被众多主板制造商青睐。

70μm铜箔：大电流与散热的保障：70μm铜箔属于较厚规格，适用于需要承载大电流、具备高散热要求的电路。例如在大功率电源模块的PCB中，大量电能转换会产生高热量，且需要通过较大电流。较厚的70μm铜箔能够降低线路电阻，减少电流传输过程中的能量损耗和发热，同时其更好的散热性能可将热量快速散发出去，保证电源模块稳定运行，避免因过热导致的性能下降甚至故障。

柔性电路板铜箔厚度特性

对于柔性电路板（FPC），铜箔厚度也有其特定范围，常见的有9μm、12μm、18μm等。柔性电路板因其可弯曲、折叠的特性，在可穿戴设备、手机内部排线等场景广泛应用。

9μm与12μm铜箔：轻薄舒适的选择：以智能手环的FPC为例，9μm或12μm的铜箔厚度既能满足其对轻薄、柔软的要求，使手环能够舒适地贴合手腕，又能实现信号传输和简单电路功能。

18μm铜箔：强度与性能兼顾：而18μm的铜箔在一些对柔性电路板强度和电气性能有稍高要求的场合使用，如部分高端手机内部连接屏幕与主板的柔性排线，需要在多次弯折过程中保持稳定的电气连接，18μm铜箔相对更好的韧性和电气性能可满足这一需求。

特殊应用场景下的铜箔厚度

在一些特殊应用场景下，还会用到更厚或更薄的铜箔。

超厚铜箔：高功率应用的利器：比如在厚铜PCB电路线路板中，以FR-4为基本材料，通过特殊工艺，铜箔厚度可增厚到2盎司（70μm）以上，甚至达到4盎司（140μm）、5盎司（175μm）等级，甚至更高。这种超厚铜箔在高功率电子设备、电源转换系统和平面变压器等需要高效电流传输和强大散热功能的应用中表现出色。

超薄铜箔：高频高速的先锋：相反，随着电子技术不断向小型化、高性能化发展，对铜箔厚度的下限挑战也在持续。目前，一些先进的制造工艺已经能够生产出3.5微米的铜箔，这类超薄铜箔可应用在对信号传输速度和损耗要求极高的领域，如5G、6G甚至未来AI人工智能服务器的PCB中，能够实现更快速、更低损耗的信号传输。

影响铜箔厚度选择的因素

PCB铜箔厚度的选择并非随意为之，而是要综合多方面因素考量。

电流承载能力：安全运行的基础：从电流承载能力角度看，根据焦耳定律，电流通过导体产生的热量与电流的平方、导体电阻及通电时间成正比。较厚的铜箔电阻小，能够承载更大电流而不过热。所以在设计电路时，若预估电路中电流较大，就需要选择厚铜箔，以确保电路安全稳定运行。例如在汽车的动力控制系统PCB中，由于涉及到高电流驱动电机等操作，必须使用厚铜箔来承载大电流，防止铜箔过热熔断，影响汽车安全行驶。

信号传输质量：高频通信的关键：信号传输质量也是影响铜箔厚度选择的关键因素。在高频电路中，信号传输存在趋肤效应，即电流倾向于在导体表面流动。此时，铜箔厚度若不合理，可能导致信号衰减、失真等问题。对于高频信号传输的PCB，如基站通信设备的电路板，为减少信号损耗，除了选择低介电常数的基材外，还需精准控制铜箔厚度，以优化信号传输路径，保证信号的完整性和准确性。

成本因素：产品竞争力的考量：成本因素同样不容忽视。一般来说，铜箔越厚，材料成本越高，制造工艺难度也可能相应增加。在满足性能要求的前提下，企业往往会优先选择成本较低的铜箔厚度方案。对于一些大规模生产的消费类电子产品，如普通的家用路由器，其对性能要求并非极致，但对成本敏感，此时选用常见的35μm铜箔既能满足基本功能，又能有效控制生产成本，提高产品市场竞争力。

总之，PCB铜箔厚度虽只是一个参数，却在电子产品的性能表现、成本控制以及设计可行性等方面都很关键。无论是常规厚度的广泛应用，还是特殊厚度在特定领域的独特价值，都体现了电子行业对材料与工艺不断优化的追求。
