电子设备愈发追求高速、高效数据传输的当下，阻抗控制PCB板在保障信号完整性方面发挥着关键作用。其加工过程相较于普通PCB板加工，有着诸多独特且精细的环节，以确保精确的阻抗匹配。

一、加工原理基础

阻抗控制的核心目标是让PCB板上的传输线阻抗维持在特定范围内，通常为50欧姆、75欧姆等标准值，以实现信号的无反射、无失真传输。信号在传输线中传播时，会遇到电阻、电容和电感等因素的影响，这些因素共同决定了传输线的特性阻抗。加工过程中，需要通过精确控制线路的物理参数，如线宽、线距、介质厚度以及材料特性等，来调整阻抗。

二、材料选择差异

（一）基板材料

普通PCB板可能更侧重于成本与常规性能，而阻抗控制PCB板对基板材料要求更为严苛。低介电常数（Dk）且稳定性高的材料是首选，例如聚四氟乙烯（PTFE）及其复合材料。低Dk材料能减少信号传输过程中的损耗，并且其介电常数在不同频率下变化小，可确保阻抗在宽频范围内保持稳定。同时，基板材料的热膨胀系数也需严格考量，要与铜箔等其他材料相匹配，防止因温度变化导致线路尺寸改变，进而影响阻抗。

（二）铜箔

对于阻抗控制PCB板，优先选用低轮廓（LP）或超低轮廓（VLP）铜箔。这类铜箔表面粗糙度低，能降低信号传输时的表面电阻和趋肤效应，减少信号损耗，更精准地控制阻抗。

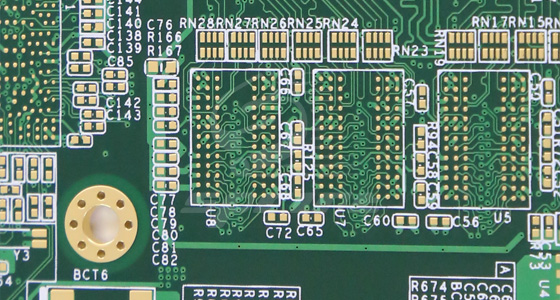

三、线路设计特殊考量

（一）线宽与线距

在设计阶段，需要借助专业的阻抗计算软件，根据目标阻抗值精确计算出线宽和线距。与普通PCB板相比，阻抗控制PCB板的线宽和线距公差要求极小。例如，普通PCB板线宽公差可能在±10%，而阻抗控制PCB板线宽公差需控制在±5%甚至更低，以保证阻抗精度。高速信号线的设计要尽量保持等长，避免出现直角拐弯，采用45度角或圆弧过渡，减少信号反射，维持阻抗稳定。

（二）层叠结构

精心规划层叠结构是阻抗控制的关键。确定电源层、地层以及信号层的数量和排列顺序时，要综合考虑信号传输需求、电源分配和电磁兼容性。例如，将信号层与地层紧密相邻，利用地层的屏蔽作用减少信号干扰，同时优化信号层与电源层的间距，控制电容耦合，进而精准调整阻抗。

四、生产工艺精细操作

（一）蚀刻工艺

蚀刻过程对阻抗控制PCB板的线宽精度影响重大。采用先进的蚀刻设备，精确控制蚀刻液的浓度、温度、喷淋压力和蚀刻时间等参数，确保蚀刻均匀性。与普通PCB板蚀刻相比，阻抗控制PCB板蚀刻过程中对参数波动的容忍度更低，通过实时监测和反馈控制系统，及时调整参数，保证线宽符合设计要求，维持精确的阻抗。

（二）钻孔与电镀

钻孔工序中，要保证钻孔位置的准确性，避免因孔位偏差影响线路连接和阻抗匹配。对于过孔，采用特殊的电镀工艺，确保孔壁镀层均匀、连续，降低过孔电阻，减少信号传输过程中的阻抗突变。在普通PCB板加工中，过孔处理可能相对简单，而在阻抗控制PCB板加工中，过孔的设计和处理是保障信号完整性的重要环节。

（三）层压工艺

层压时，严格控制温度、压力和时间，确保各层材料紧密结合且尺寸稳定。任何层间厚度的偏差都可能导致阻抗变化，因此层压设备需具备高精度的控制能力，与普通PCB板层压相比，对工艺参数的控制精度要求更高，以保证产品的阻抗符合设计规范。

五、检测流程严格把关

（一）阻抗测试

在生产过程中及成品阶段，都要进行严格的阻抗测试。使用专业的阻抗测试仪器，如网络分析仪，对PCB板上的关键传输线进行逐点测试。与普通PCB板检测不同，阻抗控制PCB板的测试频率范围更广，测试点数更多，以确保在不同频率下阻抗都能满足设计要求。一旦发现阻抗偏差超出允许范围，需及时分析原因并采取纠正措施，如调整后续生产工艺参数或对不合格产品进行返工。

（二）外观与尺寸检测

除了阻抗测试，对PCB板的外观和尺寸检测同样严格。外观检测要确保线路无划伤、短路、断路等缺陷，因为这些问题可能影响阻抗。尺寸检测方面，精确测量线宽、线距、板厚等关键尺寸，与设计值进行比对，保证尺寸精度符合阻抗控制要求，任何尺寸偏差都可能对阻抗产生影响，进而影响信号传输质量。

阻抗控制PCB板加工从材料选择到设计、生产工艺以及检测，每一个环节都相较于普通PCB板加工更为精细、严格，通过全方位的精准把控，实现精确的阻抗控制，为高速、高质量的信号传输奠定坚实基础。
