医疗诊断设备是医生精准判断病情的得力助手，其内部的PCB，堪称设备的“神经网络”，对信号传输、处理及功能实现起着关键作用。因应用场景特殊，医疗诊断设备PCB在设计与制造上有诸多独特要求。

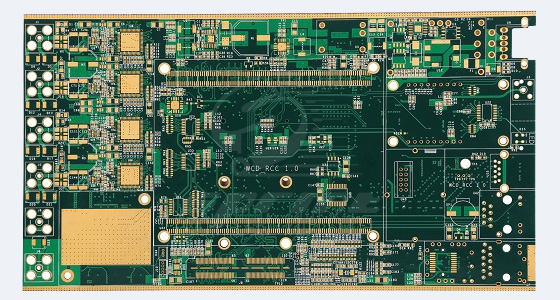

医疗诊断设备PCB的特殊要求

高精度与高可靠性

医疗诊断结果关乎患者诊疗，不容差错，所以PCB精度必须极高。以CT机为例，信号采集与处理时，线路布局和传输精度要求严苛，哪怕极细微的线路偏差，都可能大幅降低影像分辨率，影响医生判断。同时，PCB还得具备高可靠性，能在长期连续工作中稳定运行，保障诊断顺利进行。

良好的电磁兼容性

医疗环境电磁干扰复杂，这要求医疗诊断设备PCB有出色的电磁兼容性。一方面，防止自身干扰其他设备；另一方面，能抵御外界干扰，确保稳定工作。设计时，需合理规划地线、电源线与信号线，运用屏蔽、滤波等技术降低电磁干扰和辐射。

适应严苛的工作环境

医疗诊断设备使用场景多样，从低温冷链到高温手术室，还可能遭遇振动冲击。这就要求PCB能适应-40℃低温、85%湿度等极端环境，具备足够抗震性与耐冲击性，在各种复杂条件下正常运作。

医疗诊断设备PCB的设计要点

材料选择

基板材料：根据设备需求，常选高性能基板。如聚酰亚胺耐高温，适用于高温环境设备；聚四氟乙烯低介电常数和损耗，适合高频信号传输，像MRI设备PCB；高端设备还会用陶瓷基板，其机械和电气性能优异。

阻焊材料：需具备良好生物相容性，多采用符合IPC-SM-840DClassH标准的阻焊油墨，保障使用安全。

表面处理材料：化学镀镍金或有机可焊性保护层较为常用，既能提升导电和抗氧化能力，又能减少铅污染，符合医疗行业环保与安全要求。

电气设计

高速信号完整性设计：像CT机数据采集板，对信号完整性要求极高。设计时要精确控制差分阻抗，一般控制在±7%以内，并用EyeDiagram与S参数验证，优化布线和电路，确保高速信号稳定传输。

EMI/EMC设计：遵循IEC60601-1-2标准，采取分区设计、设置屏蔽层、运用隔离技术等措施，提高电磁兼容性。

接地系统设计：实施数字/模拟地分离与单点接地策略，确保医疗诊断设备共模抑制比满足要求，减少接地干扰，提升抗干扰能力和信号质量。

布局设计

医疗设备小型化趋势下，PCB布局要在有限空间内合理安排元件，兼顾电气连接、散热与维护。例如便携式超声诊断仪，布局紧凑的同时，要给发热元件预留散热通道，缩短信号传输路径，降低干扰。

医疗诊断设备PCB的制造工艺

精细加工

钻孔与铣削：医疗诊断设备PCB尺寸形状复杂，钻孔要保证孔径精度，微小过孔孔径公差控制在极小范围，如±0.01mm；铣削用于制作外形轮廓，保证精度和表面质量。

激光直接成像技术：为实现精细线路制作，常采用LDI技术，相比传统光刻，分辨率和精度更高，能制作出线宽/线距更小的线路，如高端医疗影像设备PCB线宽/线距可达0.075mm/0.075mm甚至更小。

多层板制作

内层线路制作：在铜箔基板上光刻、蚀刻制作内层线路，确保精度，防止短路、断路。

层压工艺：将内层板、半固化片和外层铜箔叠合，高温高压下层压，精确控制温度、压力和时间，保证层间结合紧密，控制Z轴热膨胀系数，降低过孔可靠性风险。

外层线路制作与表面处理：对外层线路光刻、蚀刻，再根据设计进行镀金、沉银等表面处理，提升导电、抗氧化和焊接可靠性。

严格检测

自动光学检测：全面检测PCB外观，对比标准图像，排查短路、断路等问题，保证外观质量。

X射线检测：用于检查多层板内部过孔、焊点，查看是否存在虚焊、漏焊等缺陷，确保内部连接可靠。

电气性能测试：测试导通性、绝缘电阻、阻抗等电气性能，确保符合设计要求。

环境可靠性测试：模拟高温、低温、湿度、振动、冲击等使用环境，测试PCB性能稳定性和可靠性。

医疗诊断设备PCB的市场应用

医学影像设备

CT设备：探测器模块、数据采集板和图像重建板等部位的PCB，决定图像质量和扫描速度，高精度PCB助力准确采集、传输信号，实现图像重建。

MRI设备：射频发射与接收板、梯度放大器板等PCB，需高性能材料和工艺，保证高频信号传输，具备良好电磁兼容性，获取高质量磁共振图像。

超声诊断设备：PCB注重信号放大和处理，在超声探头设计中，实现微小信号精确放大传输，满足小型化、灵活性需求，影响诊断结果准确性。

体外诊断设备

生化分析仪：PCB控制仪器各模块，精确控制样本加样量，确保检测结果准确、重复。

免疫分析仪：满足高速数据处理和精准信号检测需求，与不同检测试剂和传感器兼容，提供可靠免疫检测结果。

分子诊断设备：支持核酸扩增、测序和分析技术，具备高速数据传输和处理能力，为基因诊断提供准确信息。

医疗诊断设备PCB在医疗领域举足轻重，其特殊要求涵盖高精度、高可靠性、良好电磁兼容性以及适应严苛环境。设计要点体现在材料选择、电气设计与布局设计。制造工艺包含精细加工、多层板制作及严格检测流程。在市场应用上，广泛用于医学影像设备如CT、MRI、超声诊断设备，以及体外诊断设备中的生化、免疫、分子诊断设备，对医疗诊断的准确性和效率起着关键支撑作用。
