PCB作为电子元件的载体与电气连接的桥梁，根据不同的应用需求衍生出多种类型，其中高速PCB与一般PCB在诸多方面有着明显区别。深入了解这些差异，对于电子工程师合理选择PCB类型、优化电路设计以及确保电子产品性能至关重要。

信号传输特性

一般PCB信号传输

一般PCB主要应用于对信号传输速度要求相对不高的场景，如普通的照明控制电路、简单的玩具电路等。在这些电路中，信号频率较低，信号传输速度较慢，信号在传输过程中的延迟、失真等问题对电路整体性能影响较小。

高速PCB信号传输

高速PCB则专注于处理高频、高速信号，常见于5G通信设备、高性能计算机、高速数据存储系统等领域。在这些应用中，信号频率可高达数GHz甚至更高，信号传输速度极快。

板材选用

一般PCB板材

一般PCB对板材的要求相对较低，通常选用成本较为低廉的通用型板材，如普通的FR-4（阻燃型玻璃纤维增强环氧树脂覆铜板）。这种板材具有良好的机械性能和一定的电气绝缘性能，能够满足一般电路的基本需求。其介电常数和介质损耗相对较高，但在低频、低速信号传输场景下，这些特性对电路性能的影响并不明显。

高速PCB板材

高速PCB为了满足高频、高速信号传输的需求，需要选用具有特殊性能的板材。这些板材通常具有低介电常数和低介质损耗的特性。低介电常数可以减少信号在传输过程中的延迟，低介质损耗则能降低信号在传输过程中的能量损失，从而保证信号的完整性和稳定性。常见的高速PCB板材有聚四氟乙烯基材料、罗杰斯板材等。PTFE基材料具有极低的介电常数和介质损耗，在高频信号传输方面表现出色，被广泛应用于5G通信、卫星通信等领域的高速PCB制造。然而，这些高性能板材的成本相对较高，这也是高速PCB制造成本高于一般PCB的原因之一。

设计布局

一般PCB设计布局

一般PCB的设计布局相对较为简单，重点在于满足电子元件的安装和电气连接需求。在布局时，主要考虑元件的空间位置、便于安装和维护等因素。对于信号传输路径的优化要求不高，线路布局相对宽松，允许较大的线宽和线距。

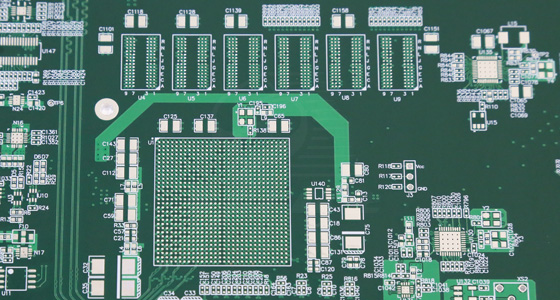

高速PCB设计布局

高速PCB的设计布局则需要综合考虑多个复杂因素，以确保信号的高质量传输。首先，在元件布局上，要尽可能缩短高速信号的传输路径，减少信号的传输延迟。例如，在高速数据传输接口芯片附近，应尽量放置与之相关的滤波电容、终端电阻等元件，以优化信号质量。其次，对于高速信号线路，要严格控制线宽、线距和线长，以实现精确的阻抗匹配。不同的信号频率和传输速率对阻抗匹配的要求不同，需要通过专业的计算和仿真来确定合适的线路参数。此外，高速PCB还需要合理规划电源层和接地层，增加电源的稳定性和信号的抗干扰能力。例如，通过大面积的接地平面来降低接地电阻，减少信号回流路径上的干扰；采用多层电源层，为不同的电路模块提供稳定的电源供应。

制造工艺

一般PCB制造工艺

一般PCB的制造工艺相对常规，主要包括线路制作、钻孔、电镀、阻焊、丝印等基本环节。在这些工艺过程中，对精度和工艺控制的要求相对较低。例如，在钻孔工艺中，孔径精度要求可能在±0.1mm左右；线路制作时，线宽/线距的精度能达到5mil/5mil（1mil=0.0254mm）左右即可满足要求。这种相对宽松的工艺要求使得一般PCB的制造成本较低，生产周期较短。

高速PCB制造工艺

高速PCB的制造工艺则要求极高的精度和严格的工艺控制。在钻孔方面，需要采用高精度的钻孔设备，确保孔径精度达到±0.05mm甚至更高，以满足高速信号过孔的要求，减少过孔对信号传输的影响。在线路制作工艺中，线宽/线距的精度要求通常在3mil/3mil甚至更小，以实现精确的阻抗控制和信号传输。此外，高速PCB在层压工艺中，对各层之间的对准精度要求极高，以保证信号传输路径的准确性。同时，为了满足高速信号传输的需求，还可能需要采用特殊的表面处理工艺，如化学镀镍金，以提高线路的可焊性和信号传输性能。这些高精度的制造工艺不仅增加了高速PCB的制造成本，还对制造商的技术实力和设备水平提出了严峻挑战。

高速PCB与一般PCB在信号传输特性、板材选用、设计布局以及制造工艺等方面存在显著差异。高速PCB凭借其在高频、高速信号处理方面的优势，满足了现代高端电子设备对高性能的需求，但同时也伴随着更高的成本和技术难度。电子工程师在设计和制造电子设备时，应根据具体的应用需求，合理选择PCB类型，充分发挥其优势，确保电子产品的性能和可靠性。
