沉金工艺凭借其出色的电气性能和良好的可焊性，成为提升PCB板质量与可靠性的关键工艺之一。而沉金厚度标准的精准把控，对于确保PCB板在各类应用场景中稳定发挥性能起着决定性作用。

沉金工艺基础概述

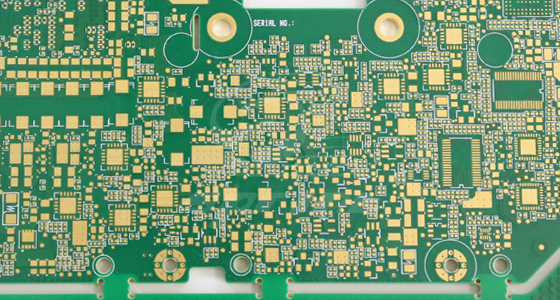

沉金工艺，全称化学镀镍浸金，即在PCB板的铜表面先通过化学镀的方式沉积一层镍，再在镍层表面浸镀一层金。镍层作为阻挡层，可防止铜与金之间的扩散，提高金层的附着力与稳定性；金层则提供了优异的导电性、抗腐蚀性和可焊性。在电子设备运行时，稳定的金层能保障信号的高效传输，防止线路因氧化、腐蚀而出现故障，确保电子设备长期可靠运行。

沉金厚度标准的设定依据

电气性能需求：为保证良好的导电性，金层需具备一定厚度。在高频信号传输场景中，较厚的金层可降低信号传输的电阻和趋肤效应，减少信号损耗与失真。例如，在5G通信基站的PCB板中，为满足高速率、大容量的数据传输需求，金层厚度通常要求达到0.05-0.1μm。

可焊性考量：合适的金层厚度是实现可靠焊接的基础。过薄的金层在焊接过程中易被焊料溶解，导致焊接不良；过厚则可能影响焊点的机械性能，产生脆性焊点。一般电子设备焊接时，金层厚度在0.02-0.05μm时，可获得理想的焊接效果，确保焊点牢固且具备良好的机械强度。

抗腐蚀要求：金具有出色的抗腐蚀性，但厚度不足时，在潮湿、酸碱等恶劣环境中，金层可能被逐渐侵蚀，进而使内部铜层暴露并发生腐蚀。对于户外电子设备、工业控制设备等面临复杂环境的PCB板，金层厚度往往需要达到0.1-0.2μm，以增强其长期抗腐蚀能力，保障设备在恶劣环境下的稳定运行。

不同应用场景下的厚度要求

消费电子产品：如手机、平板电脑等，对PCB板的尺寸和成本较为敏感。其沉金厚度一般控制在0.02-0.05μm，既能满足产品在正常室内环境下的电气性能、可焊性和抗腐蚀需求，又能有效控制成本。以智能手机主板为例，该厚度范围的沉金工艺可确保芯片、元器件等的可靠焊接与长期稳定运行，同时符合产品轻薄化和成本控制的要求。

汽车电子领域：汽车电子设备需应对高温、振动、潮湿等复杂工况，对PCB板的可靠性要求极高。发动机控制单元、车载娱乐系统等的PCB板，金层厚度通常在0.05-0.1μm。例如，ECU的PCB板在发动机舱高温环境下长期工作，适当厚度的金层可保证信号传输稳定，防止焊点因腐蚀、振动等因素失效，确保汽车发动机的精准控制与可靠运行。

航空航天产品：此类产品对PCB板的性能和可靠性要求达到极致。在航空航天飞行器的电子控制系统、雷达设备等中，沉金厚度要求更为严格，一般在0.1-0.2μm。在极端温度、强电磁干扰等恶劣条件下，足够厚度的金层能确保PCB板的电气性能不受影响，焊点牢固可靠，保障设备在复杂环境下执行关键任务时的稳定性与准确性。

沉金厚度的控制与检测

工艺控制：在沉金工艺过程中，通过精确控制镀液浓度、温度、pH值以及反应时间等参数来实现对金层厚度的精准控制。先进的自动化生产设备能够实时监测并调整这些参数，确保每一批次PCB板的沉金厚度均匀一致。例如，在镀液中添加浓度传感器，可根据镀液中金离子浓度的变化及时补充药剂，维持镀液的稳定性，从而保证金层厚度的准确性。

检测方法：常用的检测方法包括X射线荧光光谱仪和扫描电子显微镜。XRF可快速、无损地检测金层表面的元素组成及厚度，通过与标准样品对比，能精确测量出金层厚度。SEM则可对PCB板截面进行微观观察，直观地测量金层、镍层的厚度，并评估其界面结合情况。在生产过程中，定期采用这两种方法对PCB板进行抽检，可及时发现厚度异常，保证产品质量符合沉金厚度标准。

PCB板沉金工艺厚度标准并非一成不变，而是依据不同的电气性能、可焊性、抗腐蚀需求以及应用场景进行科学设定。在生产过程中，通过严格的工艺控制和精准的检测手段，确保沉金厚度符合标准，才能生产出高质量、高性能的PCB板，满足电子设备日益增长的可靠性与稳定性要求，推动电子行业不断向前发展。
