电子设备的核心架构中，PCB宛如复杂的神经网络，承载着电子元件之间的信号传输与能量供应。随着电子技术向小型化、高性能化迅猛发展，出现了一种更为先进的PCB类型——HDI板。HDI板与普通PCB在诸多方面存在明显区别，深刻影响着电子设备的性能与发展走向。

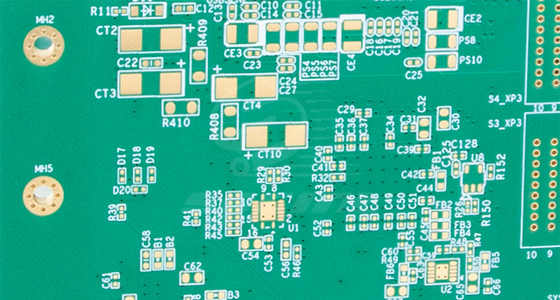

定义与结构差异

普通PCB，是在绝缘基材上，按预定设计形成点间连接及印制元件的印制板。其结构相对简单，一般由覆铜板经过钻孔、线路蚀刻、电镀等工艺制成，线路布局和过孔设置较为常规，适用于对空间和性能要求不高的电子设备。

而HDI板，强调高密度互连。它采用微孔技术，通过激光钻孔等先进手段，在较小的空间内实现更多的电气连接。HDI板通常具有更薄的基材和更精细的线路，层数也相对较多，能够在有限的空间内集成更多的功能，大大提高了电子设备的集成度。

制作工艺对比

钻孔工艺

普通PCB钻孔多采用机械钻孔方式，钻头在覆铜板上旋转钻出所需孔径。这种方式虽然成本较低，但孔径相对较大，一般在0.3mm以上，且对于多层板的高精度钻孔，容易出现偏差。

HDI板则广泛运用激光钻孔技术，利用高能量密度的激光束瞬间熔化或气化板材形成微孔，孔径可小至0.1mm甚至更小。激光钻孔精度极高，能实现盲孔（仅连接外层与内层）、埋孔（连接内层与内层）等特殊孔型，极大地提升了线路连接的灵活性与密度。

线路蚀刻工艺

普通PCB在蚀刻线路时，对于线宽和线距的控制能力有限，一般线宽/线距在0.2mm/0.2mm左右。蚀刻过程中，容易出现线路边缘粗糙、线条不均匀等问题，影响信号传输质量。

HDI板的制作对线路蚀刻精度要求极高，先进的HDI板生产线能够实现线宽/线距低至0.05mm/0.05mm甚至更精细的线路。通过采用更精密的曝光设备和蚀刻工艺，确保线路边缘整齐、线条宽度均匀，满足高速、高频信号传输对线路质量的严苛要求。

层压工艺

普通PCB的层压工艺主要是将多层覆铜板通过热压的方式粘合在一起，重点在于保证各层之间的基本连接牢固性。层压过程中，对层间对准精度的要求相对较低。

HDI板由于层数多且结构复杂，层压工艺要求极为严格。不仅要确保各层之间紧密贴合，还需保证高精度的层间对准，以实现微小孔与线路的精准连接。在层压过程中，需要精确控制温度、压力和时间等参数，防止出现层间偏移、气泡等缺陷，确保HDI板的整体性能。

性能特点差异

电气性能

普通PCB在信号传输速度和频率方面存在一定局限性，随着信号频率升高，信号衰减、串扰等问题逐渐凸显。这是因为其相对较粗的线路和较大的过孔会产生较大的电阻、电感和电容，影响信号的完整性。

HDI板凭借精细的线路和微孔设计，极大地降低了线路电阻、电感和电容，有效减少信号传输过程中的损耗和干扰。在高速、高频信号传输方面表现优异，能够满足如5G通信、高速数据存储等对信号传输质量要求极高的应用场景。

机械性能

普通PCB的机械强度主要取决于基材的材质和厚度，在小型化和轻薄化方面存在一定瓶颈。由于其结构相对简单，在承受复杂应力时，容易出现板材变形、焊点开裂等问题。

HDI板采用了更薄、更轻且强度高的基材，同时通过优化多层结构设计，提高了整体的机械稳定性。在保证轻薄化的同时，能够承受一定程度的振动、冲击等机械应力，适用于对设备体积和重量有严格要求的移动电子设备等领域。

应用领域不同

普通PCB由于成本较低、制作工艺相对简单，广泛应用于一些对性能和空间要求不高的电子设备，如普通家电（如电视机、洗衣机）、低端消费电子产品（如普通收音机、简单遥控器）以及一些工业控制设备中的非核心电路部分等。

HDI板因其优异的性能和高密度集成能力，主要应用于高端电子设备领域。例如，智能手机中需要在狭小空间内集成大量功能，HDI板能够满足其对高速信号传输、小型化和轻薄化的需求；在计算机领域，服务器主板、高端显卡等对性能要求极高的部件也大量采用HDI板，以保障数据的高速处理和传输；此外，在航空航天、医疗设备等高精尖领域，HDI板也发挥着关键作用，为复杂电子系统的稳定运行提供支持。

HDI板与普通PCB在定义结构、制作工艺、性能特点及应用领域上存在显著区别。HDI板以其先进的技术和出色的性能，在推动电子设备向小型化、高性能化发展的进程中发挥着重要作用，而普通PCB则在中低端应用领域持续展现其成本优势。了解二者的区别，有助于电子设备制造商根据产品需求选择合适的电路板解决方案，推动电子产业不断向前发展。
