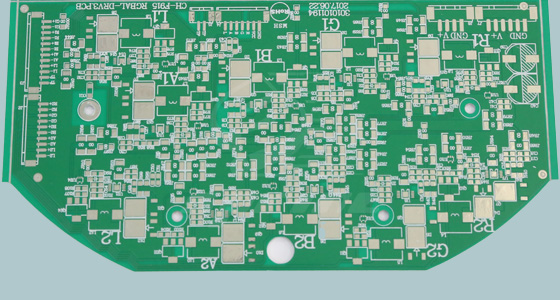

PCB是电子设备的核心组件之一，其表面处理技术也面临着更高的要求。其中，无铅喷锡（Lead-Free Hot Air Solder Leveling, HASL）表面处理因其优良的焊接性能、成本效益和环保特性，成为PCB制造中的主流技术之一。本文将围绕无铅喷锡表面处理技术，探讨其在PCB制造中的应用与发展。

一、无铅喷锡表面处理的背景与优势

在传统的PCB制造中，铅锡合金（Lead-tin Alloy）是常见的表面处理材料。然而，随着全球范围内对环保要求的不断提高，尤其是《欧盟RoHS指令》的实施，限制了铅的使用，推动了无铅工艺的发展。无铅喷锡表面处理技术应运而生，成为替代传统含铅工艺的重要选择。

无铅喷锡表面处理的主要优势体现在以下几个方面：

环保特性：无铅喷锡使用的焊料不含铅，符合RoHS等环保法规的要求，减少了对环境和人体的危害。

良好的焊接性能：无铅喷锡技术可以提供平整的表面处理层，确保焊接过程中焊点与元器件的可靠连接，减少虚焊、冷焊等焊接缺陷。

成本效益：相比于其他高端表面处理技术（如化学镀镍金、电镀银等），无铅喷锡工艺设备及材料成本相对较低，适合大批量生产的PCB制造。

适应性强：无铅喷锡适用于多种类型的PCB，包括HDI PCB、柔性电路板（FPC）等，应用范围广泛。

二、无铅喷锡表面处理的工作原理与工艺流程

无铅喷锡表面处理的核心工艺是通过喷锡方式将无铅焊料均匀地覆盖在PCB表面，然后通过热风整平技术使焊料形成均匀的薄层。具体工艺流程如下：

前处理：在进行无铅喷锡前，PCB表面需要经过清洗、去氧化等处理，确保表面干净、无污染，以提高焊料的附着力。

喷锡：将熔融的无铅焊料通过喷嘴均匀地喷涂在PCB表面，形成一层薄薄的锡层。

热风整平：通过热风设备对PCB进行加热，使焊料均匀流动并形成平整的表面。该步骤不仅可以提高焊料的平整度，还能去除多余的焊料。

后处理：经过整平后的PCB需要进行冷却、清洗等处理，确保表面无残留物，完成表面处理。

三、无铅喷锡表面处理的应用领域

无铅喷锡表面处理技术因其良好的性能和成本优势，广泛应用于多个领域，主要包括：

消费电子：如智能手机、平板电脑等设备，因其对PCB的焊接可靠性要求较高，无铅喷锡技术能够满足其需求。

工业控制：工业控制系统对PCB的耐用性和可靠性要求较高，无铅喷锡技术能够提供稳定的焊接性能。

汽车电子：随着汽车电子化的推进，PCB在汽车领域的应用日益广泛。无铅喷锡技术不仅符合环保要求，还能满足汽车电子对高温、高湿环境的耐受性要求。

医疗设备：医疗设备对PCB的安全性和可靠性要求极高，无铅喷锡技术能够提供稳定的焊接性能，确保设备的安全运行。

四、无铅喷锡表面处理技术的挑战与未来发展

尽管无铅喷锡表面处理技术已经相对成熟，但在实际应用中仍面临一些挑战：

平整度问题：由于喷锡工艺的特性，某些高密度PCB可能会出现板厚不均或焊料厚度不一致的问题，影响焊接质量。

无铅焊料的可靠性：与传统的铅锡合金相比，无铅焊料的熔点较高，焊接过程中可能会对元器件和PCB造成热应力，影响产品的长期可靠性。

工艺控制：无铅喷锡工艺对温度、时间和焊料流动性的控制要求较高，需要厂家具备较高的工艺水平和设备精度。

未来，随着PCB技术的不断进步，无铅喷锡表面处理技术也将朝着更加精细化、自动化的方向发展。例如，通过引入智能化设备和先进的工艺控制系统，进一步提高焊料的均匀性和平整度；同时，开发新型无铅焊料，以提高焊接性能和可靠性。

无铅喷锡表面处理技术凭借其环保、成本效益和良好的焊接性能，已经成为PCB制造中的重要工艺之一。尽管面临一些技术挑战，但随着工艺的不断优化和新材料的应用，无铅喷锡技术将继续在电子制造领域发挥重要作用。对于PCB厂家而言，掌握无铅喷锡技术并不断提升其工艺水平，是适应市场发展、满足客户需求的关键。
