随着电子技术的飞速发展，电子设备变得越来越复杂和多功能。为了满足这些设备对性能、尺寸和成本的需求，多层PCB成为了设计者的优选。下面将探讨多层PCB板在复杂电子系统中的应用优势，并分析其如何推动技术进步。

多层PCB板的基本结构

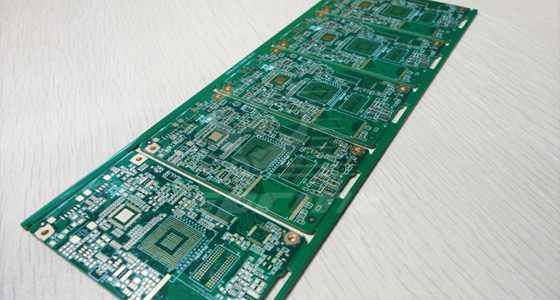

多层PCB由多个绝缘层和导电层交替堆叠而成，每一层都可以通过钻孔和电镀形成电气连接。这种结构可以让设计师在有限的空间内实现更高的电路密度和更复杂的布线。

应用优势

1、高密度集成

多层PCB允许更多的组件和布线在相同体积内集成，这对于智能手机、平板电脑和其他便携式设备至关重要。高密度集成不仅减少了设备的物理尺寸，还有助于降低成本和提高生产效率。

2、信号完整性

在高速信号传输中，信号完整性是关键因素。多层PCB通过提供地平面和电源平面，可以有效地减少信号干扰和电磁辐射，从而提高信号的完整性和系统的性能。

3、热管理

多层PCB有助于更有效的热管理。通过在内部层使用散热材料，可以均匀分布热量，减少热点，延长设备的使用寿命。

4、灵活性和可靠性

多层PCB提供了更高的灵活性和可靠性。它们可以设计成各种形状和尺寸，以适应不同的应用需求。同时，多层结构增强了电路板的机械强度，提高了抗冲击和振动的能力。

5、成本效益

尽管多层PCB的初始成本可能高于单层或双层板，但其在设计灵活性、性能提升和长期可靠性方面的优势，往往能够带来更高的成本效益。

6、环境适应性

多层PCB可以通过使用特殊的材料和涂层来提高其对恶劣环境的适应性，如高湿度、高温或化学腐蚀环境。

技术挑战与解决方案

尽管多层PCB提供了许多优势，但其设计和制造也面临一些技术挑战，如信号延迟、热膨胀系数不匹配和制造复杂性。通过采用先进的设计工具、材料选择和制造技术，这些挑战可以得到有效管理。

多层PCB板是复杂电子系统不可或缺的组成部分，它们通过提供高密度集成、信号完整性、热管理、灵活性、可靠性和成本效益等优势，推动了电子技术的发展。
