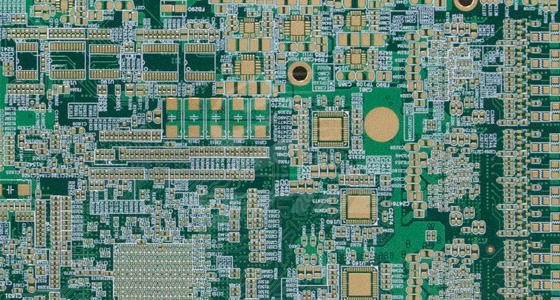

HDI盲埋孔线路板以其出色的性能优势，成为众多高端电子产品的核心组件。而表面贴装技术（SMT）作为将电子元器件高效、精准地安装到 HDI盲埋孔线路板上的关键工艺，对于保证电子产品的质量和性能起着举足轻重的作用。

HDI盲埋孔线路板的 SMT 工艺起始于元器件的准备环节。首先，需要对各类电子元器件进行严格筛选和检验，确保其电气性能、尺寸精度以及引脚质量等符合要求。对于微小尺寸的芯片和精密元器件，如 0201 甚至更小的贴片电阻、电容以及 BGA（球栅阵列）封装的芯片等，其引脚平整度、共面性以及锡球的完整性等参数的精准把控尤为重要。这些元器件的微小瑕疵都可能在后续的贴装过程中引发焊接不良、短路或开路等问题，从而影响整个线路板的功能实现。

在贴装设备方面，高精度的贴片机是实现 HDI盲埋孔线路板 SMT 工艺的核心装备。这类贴片机通常具备先进的视觉识别系统，能够快速、准确地识别线路板上的焊盘位置以及元器件的引脚或焊球中心坐标，其定位精度可达到微米级别。通过编程控制，贴片机可以精确地将元器件从料带或料盘中拾取，并以极高的速度和精度放置到线路板的相应位置上。例如，在智能手机主板的生产过程中，贴片机需要在狭小的空间内快速、准确地贴装数百个不同类型的元器件，且每个元器件的贴装位置偏差必须控制在极小范围内，以确保后续焊接的可靠性和线路板的整体性能。

当元器件被准确放置到线路板上后，焊接工艺便成为确保电气连接可靠性的关键步骤。对于 HDI盲埋孔线路板的 SMT 焊接，常见的有回流焊工艺。在回流焊过程中，线路板首先通过预热区，使焊膏中的溶剂逐渐挥发，助焊剂开始活化，为后续的焊接过程做好准备。随着线路板进入焊接区，温度迅速升高至焊料的熔点以上，使焊膏熔化并在表面张力的作用下形成良好的焊点，将元器件引脚与线路板上的焊盘牢固连接在一起。在此过程中，温度曲线的精确控制至关重要，不同的元器件和焊料可能需要不同的温度曲线来确保焊接质量。例如，对于一些对温度敏感的元器件，如某些精密的传感器芯片，需要采用更为平缓的温度上升速率和精确的峰值温度控制，以防止过热对元器件造成损坏；而对于一些较大尺寸的元器件或多层板结构的线路板，可能需要适当延长焊接时间，确保焊料能够充分浸润焊盘和引脚，形成可靠的金属间化合物层，提高焊点的机械强度和电气连接性能。

此外，在整个 SMT 工艺过程中，质量检测与控制贯穿始终。从元器件的贴装后检查（AOI，Automated Optical Inspection）到焊接后的 X 光检测等，多种检测手段被广泛应用。AOI 系统通过光学成像技术对贴装后的元器件位置、偏移量、极性以及是否存在缺件等情况进行快速检测，一旦发现异常，能够及时进行修正或返工处理。而 X 光检测则主要用于检测 BGA 等封装形式的元器件内部焊点质量，通过 X 光穿透成像，可以清晰地观察到焊球的熔化情况、是否存在空洞或桥接等缺陷，确保隐藏在封装内部的焊点也具有良好的电气连接和机械可靠性。

HDI盲埋孔线路板的表面贴装技术是一个涉及多个环节、需要高精度设备和严格工艺控制的复杂系统工程。只有通过对元器件准备、贴装设备操作、焊接工艺优化以及质量检测与控制等各个方面进行精细管理和协同作业，才能充分发挥 HDI盲埋孔线路板的性能优势，为高端电子产品的稳定运行和高质量生产提供坚实保障，满足当今电子市场对于小型化、高性能、高可靠性电子产品的不断增长的需求。
