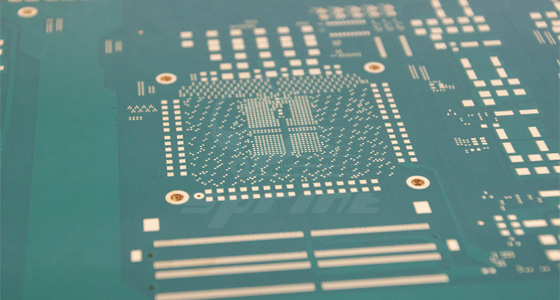

HDI板凭借其优秀的特性，成为了现代电子产品的关键组成部分。HDI板能够实现更小的线宽线距、过孔以及更高的连接焊盘密度，极大地提升了电路板的性能与可靠性，完美契合了电子产品小型化、高速化、多功能化的发展需求。而HDI板的“阶”，作为衡量其制造工艺复杂程度的重要指标，深刻影响着HDI板的性能与应用范围。

一阶HDI板，结构可表示为1+n+1。即在一个标准的多层板基础上，分别在其外层加上一层微盲孔，从而形成一阶HDI板。这种一阶HDI板制造工艺相对简单，流程较短，成本也较低，在当前市场中是较为常见的HDI板类型。以手机主板为例，许多中低端手机主板会选用一阶HDI板，它能在满足基本性能需求的同时，有效控制成本，实现较好的性价比。

二阶HDI板的结构为2+n+2，是在标准多层板的基础上，于外层分别加上两层微盲孔。相比一阶HDI板，二阶HDI板的制造难度显著增加。它需要更精准的钻孔操作，确保各层微盲孔的位置精度，同时对电镀工艺的要求也更高，以保证微盲孔内的金属化质量，实现良好的电气连接。在笔记本电脑的主板制造中，二阶HDI板时有应用，它能满足笔记本电脑内部更复杂的电路布局和信号传输需求，助力提升笔记本电脑的性能。

三阶HDI板的结构是3+n+3，即在标准多层板外层分别增加三层微盲孔。三阶HDI板的制造工艺堪称复杂，需要进行更多次数的钻孔（4次）、电镀（3次）以及层压步骤（3次）。每一次钻孔都要保证极高的精度，避免孔位偏差影响层与层之间的连接；电镀过程中，要严格控制金属沉积的厚度和均匀性，确保微盲孔的导电性能稳定；多次层压则需要精确控制压力、温度和时间等参数，使各层材料紧密结合，防止出现分层等缺陷。如此复杂的工艺，使得三阶HDI板的流程和成本都大幅提高，属于目前最高端的HDI板类型。在一些高端服务器主板以及航空航天领域的电子设备中，三阶HDI板因其出色的性能得以应用，满足这些领域对电子设备高性能、高可靠性的严苛要求。

理论上还存在四阶HDI板，结构为4+n+4，即在标准多层板外层分别增加四层微盲孔。不过，由于其制造工艺难度极大，对设备、技术和材料的要求近乎苛刻，目前在实际生产和应用中相对较少。但随着电子技术的不断发展，未来或许会在特定的高端领域发挥重要作用。

HDI板阶数的定义与积层次数紧密相关，不同阶数的HDI板在制造工艺、性能以及应用场景上都存在显著差异。在电子技术的持续进步下，对HDI板阶数的提升和性能优化的探索也将永不止步，为电子产品的创新发展提供源源不断的动力。
