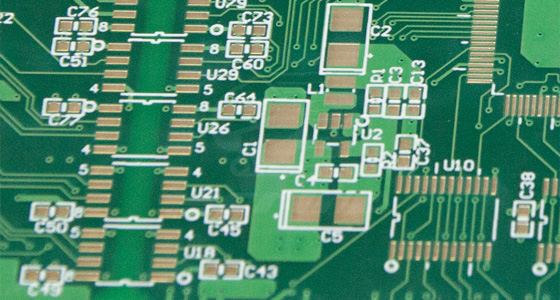

电子设备日新月异的发展进程中，PCB作为电子元器件的载体和电气连接的桥梁，其性能和质量至关重要。沉金电路板，凭借独特的表面处理技术，在众多电路板类型中脱颖而出，广泛应用于各类高端电子设备。

一、沉金工艺详解

沉金，全称化学镀镍浸金是一种在PCB表面形成镍金合金层的工艺。该工艺主要包含以下几个关键步骤：

前处理：对PCB板进行严格的清洁处理，去除表面的油污、氧化物和杂质等，确保后续工艺的顺利进行。这一步通常采用碱性清洁剂和微蚀处理，以粗化铜表面，增强镀层与基板之间的附着力。

化学镀镍：将PCB板浸入含有镍盐、还原剂、络合剂等成分的镀液中。在化学还原反应的作用下，镍离子被还原并在PCB板的铜表面沉积，形成一层均匀的镍层。这层镍层不仅能作为后续浸金的底层，提高金层的附着力，更重要的是，镍本身具有良好的耐腐蚀性和硬度，可有效保护内层铜线路。镀镍层的厚度一般控制在3-5μm，以保证其在电子应用中的最佳性能。

浸金：完成镀镍后，PCB板进入含有金盐的浸金溶液。由于镍的化学活性比金高，会与金盐发生置换反应，在镍层表面沉积出一层金。金层厚度通常在0.05-0.15μm之间，虽然很薄，但却发挥着至关重要的作用。金具有出色的导电性和化学稳定性，能够显著提升电路板的电气性能，同时增强其抗腐蚀能力。

后处理：沉金完成后，对PCB板进行清洗和烘干，去除表面残留的镀液和杂质，确保电路板表面清洁、干燥，达到可组装电子元器件的标准。

二、沉金电路板的技术优势

优异的导电性：金的电阻率极低，仅为2.4×10⁻⁸Ω・m，是良好的导电材料。沉金电路板表面的金层能够为电子信号提供极为畅通的传输路径，有效降低信号传输过程中的电阻和信号衰减。这在高频电路和对信号完整性要求极高的应用场景中尤为重要，如5G通信基站、高速数据传输设备等，可确保信号快速、准确地传输，提升设备的整体性能。

出色的耐腐蚀性：金具有高度的化学稳定性，不易与空气中的氧气、水汽及其他腐蚀性物质发生化学反应。沉金电路板的表面金层能够为内层铜线路提供可靠的防护，即使在恶劣的环境条件下，如高温、高湿、强酸碱等环境中，也能长时间保持良好的性能，有效延长电路板的使用寿命。这使得沉金电路板在航空航天、汽车电子、工业控制等对可靠性要求苛刻的领域得到广泛应用。

良好的可焊性：金的可焊性极佳，能够与各种焊接材料形成牢固的焊接连接。在电子元器件的组装过程中，沉金电路板能够降低焊接难度，提高焊接质量，减少虚焊、脱焊等焊接缺陷的发生概率。这对于提高电子产品的生产效率和产品质量具有重要意义，特别是在大规模生产中，可有效降低生产成本和产品不良率。

稳定的接触电阻：在电子设备中，电路板与电子元器件之间的良好电气接触至关重要。沉金电路板表面的金层能够提供稳定的接触电阻，确保电子连接的可靠性。随着电子产品的小型化和集成化发展，对电路板的电气连接稳定性要求越来越高，沉金电路板的这一优势愈发凸显。

三、与其他电路板材料的对比

与喷锡电路板对比：喷锡工艺是在PCB板表面喷上一层锡铅合金或纯锡。虽然喷锡电路板成本相对较低，但锡的抗氧化性和可焊性在长期使用过程中会逐渐下降，容易出现焊点氧化、锡须生长等问题，影响电路板的可靠性。而沉金电路板的金层稳定性高，能有效避免这些问题，在高端电子产品中更具优势。

与OSP（有机保焊膜）电路板对比：OSP是在PCB板表面涂覆一层有机保护膜，其主要作用是防止铜表面氧化，提高可焊性。然而，OSP膜层较薄，耐腐蚀性有限，在高温高湿环境下容易失效。相比之下，沉金电路板的镍金合金层具有更强的防护能力，能更好地适应复杂的工作环境。

与镀银电路板对比：镀银电路板具有良好的导电性和可焊性，但其银层容易氧化，生成的氧化银会增加接触电阻，影响电气性能。沉金电路板则不存在这一问题，金层的抗氧化性使其能够长期保持稳定的电气性能。

沉金电路板以其独特的工艺和出色的性能，在电子制造领域占据着重要地位。在电子技术的不断发展和应用领域的不断拓展下，沉金电路板的市场需求将持续增长。同时，相关技术也将不断创新和优化，为电子产业的发展注入新的活力。
