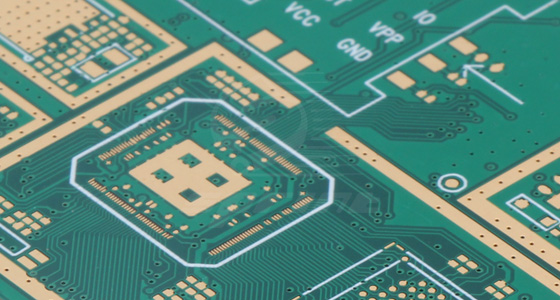

电路板是现代电子设备不可或缺的组成部分，而高精度多层PCB板则是满足复杂电子系统需求的关键技术。随着电子设备向更高性能、更小尺寸和更轻重量的方向发展，对PCB板的制造精度和复杂性要求也越来越高。今天就从多个角度向大家介绍高精度多层PCB板制造。

一、什么样的属于高精度多层PCB板制造？

多层结构：高精度多层PCB板由多层导电层和绝缘层叠加而成，每一层都可能包含复杂的电路。

精细线路：线路和空间的精度达到几微米甚至更小，远超常规PCB板的制造标准。

高密度组装：能够在有限的空间内实现更多的电子组件组装，提高集成度。

严格的公差控制：对PCB板的尺寸、厚度、平整度等有非常严格的公差要求。

二、高精度多层PCB板制造有何不同？

结构复杂性：高精度多层PCB板的结构更为复杂，需要考虑信号完整性、电磁兼容性和热管理等多个方面。

材料选择：使用的基板材料和导电材料具有更高的性能标准，如低介电常数、高耐热性等。

制造工艺：采用更先进的制造工艺，如激光直接成像（LDI）技术、高精度钻孔和层间对准技术。

质量控制：实施更为严格的质量控制流程，确保每个制造环节都满足高精度要求。

自动化和智能化：在制造过程中广泛应用自动化和智能化技术，提高生产效率和产品质量。

三、高精度多层PCB板制造应用行业领域

航空航天：在航空航天领域，高精度多层PCB板用于制造高性能的导航和通信系统。

医疗设备：医疗成像设备、生命支持系统等高精度医疗设备需要依赖高精度多层PCB板。

军事和国防：军事通信、雷达系统和电子战设备等对PCB板的精度和可靠性有极高要求。

高端消费电子：智能手机、笔记本电脑等高端消费电子产品中广泛应用高精度多层PCB板。

汽车电子：现代汽车中的高级驾驶辅助系统（ADAS）、信息娱乐系统等需要使用高精度PCB板。

工业控制：自动化控制系统、机器人技术和精密仪器等工业应用对PCB板的性能有严格要求。

高精度多层PCB板制造是电子制造业中的高端领域，电路板厂家通过先进的设计和制造技术，满足了现代电子设备对高性能、小尺寸和高可靠性的需求。随着科技的不断进步，高精度多层PCB板将在更多行业领域发挥关键作用，推动电子技术的发展和创新。
