作为PCB制造的一个基本元素，金属化过孔（PTH）在电气连接和信号传输中发挥着关键作用。无论是在智能手机、计算机，还是在自动化设备中，金属化过孔都为多层电路的高效运行提供了必要支持。接下来将对金属化过孔的定义、制作工艺、特性及在PCB制造中的应用展开深入探讨。

一、什么是金属化过孔？

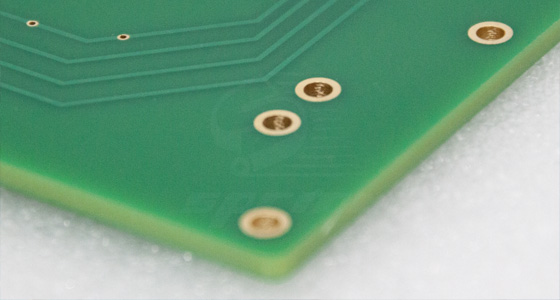

金属化过孔是一种通过电镀工艺在孔壁形成导电金属层的孔，以实现PCB不同层之间的电气连接。金属化过孔不仅连接电路板的各层，还确保信号和电源的稳定传递，是多层PCB设计的基础。

二、金属化过孔的制作工艺

金属化过孔的制作过程主要包括以下步骤：

孔加工：通过精确的钻孔技术，在PCB基材上按设计要求加工出所需孔。

清洗：对孔进行全面清洗，以去除污垢和杂质，为后续工序做好准备。

预处理：化学处理孔壁，提升其表面特性，确保金属在后续电镀中良好的附着。

电镀：通过电镀工艺在孔壁上沉积一层金属（通常为铜），实现电气连接。

后处理：电镀完成后，进行清洗和附加防氧化处理，提升金属化过孔的耐用性。

三、金属化过孔的特性

金属化过孔具有以下特性：

优良导电性：提供低阻抗的电气连接，确保信号和电源稳定传输。

强机械性能：增强PCB的整体结构，避免在生产和使用中遇到的物理损伤。

抗高温性能：适应多种电子元件工作时产生的热量，保持电气性能稳定。

小型化能力：支持紧凑的电路设计，满足现代设备的高集成度需求。

四、金属化过孔在PCB制造中的应用

金属化过孔的应用主要体现在以下几个方面：

层间连接：实现多层PCB各层之间的电气连接，是其设计的核心组件。

信号完整性：确保信号在电路内快速、稳定传输，降低干扰和损失。

电源分配：高效地将电源信号分配到各个元件，确保其正常功能。

高频应用支持：在高速电路中，金属化过孔能够优化信号延迟，提升整体性能。

金属化过孔不仅是PCB设计与制造中的基础组件，更是实现高性能电子产品的关键技术支持。市场上对于小型化、高集成度电路板需求的持续增长，金属化过孔的应用显得更加重要。对于电路板制造商而言，深入了解金属化过孔的性质和工艺，将有助于改善生产效率和提高产品质量。
