深圳PCB工厂的内层线路制作工艺犹如一场精细而严谨的微观艺术创作，接下来主要向大家介绍内层线路制作工艺是怎样的。

内层线路制作工艺始于芯板材料的准备。深圳PCB工厂通常选用高品质的覆铜板，其由绝缘基材和两面的铜箔构成。在进入内层线路加工前，首先要对芯板进行表面处理，通过机械研磨和化学清洗等方式，去除铜箔表面的油污、氧化层以及其他杂质，确保铜箔表面平整、洁净且具有良好的附着力，为后续的光刻胶涂布奠定基础。

光刻胶涂布是内层线路制作的关键步骤之一。深圳PCB工厂采用高精度的涂布设备，将液态的光刻胶均匀地涂覆在芯板的铜箔表面，形成一层厚度精确控制的光刻胶膜。这层光刻胶如同线路制作的“蓝图”，将决定后续线路的形状与布局。涂布完成后，会通过软烤工艺使光刻胶初步固化，增强其与铜箔的结合力并使其能够承受后续的加工步骤。

接下来便是曝光环节。利用紫外线透过预先设计好线路图案的光掩膜板，照射到涂有光刻胶的芯板上。光刻胶在紫外线的作用下发生化学反应，被曝光区域的光刻胶性质改变，而未被曝光区域则保持原有特性。在深圳的现代化 PCB 工厂中，曝光设备的精度极高，能够实现微小线路图案的精准转移，确保内层线路的精细度满足高端电子产品的需求。例如，在智能手机、穿戴设备等对 PCB 线路密度要求极高的产品制造中，这种高精度曝光技术起着决定性作用。

显影过程紧随其后。将曝光后的芯板放入显影液中，利用显影液与光刻胶的化学反应，去除掉不需要的光刻胶部分，使下面的铜箔裸露出来。深圳PCB工厂在显影环节严格控制显影液的浓度、温度、时间等参数，以保证显影效果的一致性和准确性。只有精准地去除多余光刻胶，才能使内层线路的图案清晰、完整地呈现出来。

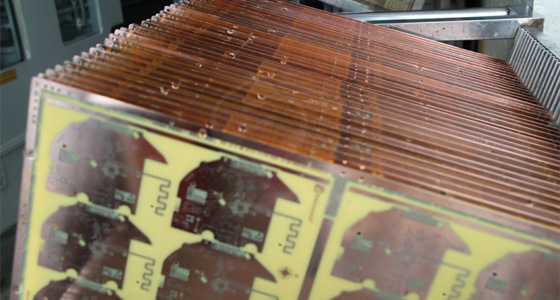

蚀刻工艺则是利用化学蚀刻剂将裸露的铜箔腐蚀掉，只留下被光刻胶保护的线路部分，从而形成内层线路的导电图形。深圳PCB工厂采用先进的蚀刻设备和蚀刻剂配方，能够精确控制蚀刻的速率和深度，避免过度蚀刻或蚀刻不足的情况发生。蚀刻完成后，通过剥离工艺将剩余的光刻胶去除，得到干净的内层线路板。

而后，为了提高内层线路的可靠性和稳定性，深圳PCB工厂还会对内层线路板进行黑化或棕化处理。这一处理过程在铜线路表面形成一层有机保护膜，增强了线路与后续层压材料之间的结合力，同时也起到一定的抗氧化和防潮作用，为后续的多层 PCB 制作工序做好充分准备。

深圳PCB工厂的内层线路制作工艺凭借其先进的设备、精准的工艺控制以及对品质的执着追求，为全球电子产业提供了高质量、高性能的 PCB 产品核心组件，在推动电子设备不断小型化、智能化、高性能化的进程中发挥着不可替代的基石作用。
