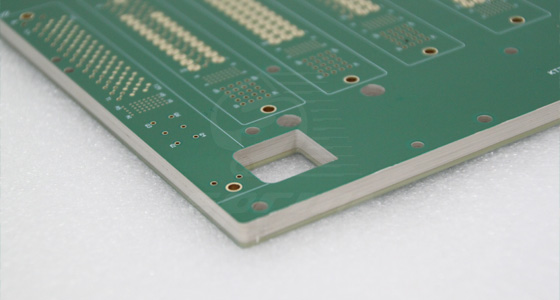

在电子制造业中，线路板的制造过程是一个复杂而精细的工艺链。其中，孔金属化（Plating Through Hole, PTH）技术是确保多层PCB电气连接和机械强度的关键步骤。孔金属化工艺的核心在于电镀，这是线路板厂家技术实力的重要体现。本文将从电镀工艺的基本原理、关键技术、工艺流程以及未来发展趋势等角度，深入解析线路板厂家在孔金属化中的电镀工艺。

一、电镀工艺的基本原理

电镀工艺是一种利用电解原理在导电材料表面沉积金属的技术。在PCB制造中，电镀的主要目的是在钻孔的内壁上形成一层均匀且致密的导电金属层，以实现层与层之间的电气连接。常用的电镀金属包括铜、镍、金等，其中铜是最为广泛应用的材料，因其导电性能优异且成本相对较低。

电镀的基本原理是通过直流电源将金属离子还原为金属原子，并沉积在工件表面。在孔金属化过程中，PCB的钻孔内壁被作为阴极，电解液中的金属离子在电场作用下向阴极移动，形成金属沉积层。

二、电镀工艺的关键技术

1. 电镀液的配方

电镀液的配方是电镀工艺的核心。不同的金属和不同的应用需求需要不同的电镀液。在PCB孔金属化中，常用的电镀液包括硫酸铜溶液、磷酸铜溶液等。电镀液的成分不仅影响电镀层的均匀性和致密性，还直接关系到电镀速度和表面质量。

2. 电流密度控制

电流密度是影响电镀效果的重要参数。过高的电流密度可能导致镀层粗糙或出现“烧焦”现象，而过低的电流密度则会导致沉积速度过慢或镀层不均匀。线路板厂家通常通过自动化设备精确控制电流密度，以确保孔内壁的镀层质量。

3. 添加剂的应用

为了改善电镀层的外观和性能，线路板厂家在电镀液中添加了各种有机和无机添加剂。例如，光亮剂可以提高镀层的平滑度和光亮度，整平剂则有助于填补微小的孔洞和凹凸不平的表面。

4. 孔径与深径比

在多层PCB中，钻孔的直径和深度对电镀工艺提出了更高的要求。尤其是当孔的深径比（孔深与孔径的比值）较大时，电镀液的渗透和电镀层的均匀性变得更加困难。因此，线路板厂家需要采用先进的电镀设备和工艺，例如脉冲电镀或振动电镀，以克服深孔电镀的挑战。

三、电镀工艺的流程

1. 孔壁清洁与活化

在电镀之前，钻孔的内壁必须经过彻底的清洁和活化处理，以去除钻孔过程中产生的碎屑和油脂，并为后续的电镀提供良好的附着基础。常用的清洁方法包括化学清洗和超声波清洗。

2. 预镀铜处理

在正式电镀之前，通常需要对钻孔进行预镀铜处理，以确保孔内壁初步形成一层薄的导电层。预镀铜可以采用化学镀铜或电镀铜的方式，具体选择取决于工艺要求和设备条件。

3. 正式电镀

正式电镀是孔金属化的核心步骤。电镀设备将PCB作为阴极浸入电镀液中，通过控制电流密度、电镀时间和搅拌速度等参数，在孔内壁沉积一层均匀且致密的铜层。

4. 后处理

电镀完成后，还需对PCB进行后处理，以确保电镀层的质量和性能。例如，通过清洗去除多余的电镀液，通过热处理提高镀层的机械强度和耐腐蚀性。

电镀，作为PCB制造中的关键环节，在电子制造领域发挥不可替代的作用；电镀工艺则是是线路板厂家在孔金属化中的核心技术，其质量直接决定了PCB的电气性能和可靠性。线路板厂家在电镀工艺上的每一步创新，都将推动整个行业向更高质量和更高性能的方向发展。
