一、钻孔精度的含义

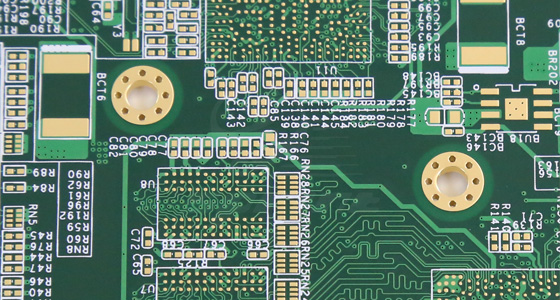

在 PCB制造过程中，钻孔精度是一个重要的概念。钻孔操作是为了在 PCB 板上形成用于安装元件或实现不同层间电气连接的过孔。钻孔精度准确与否直接关系到这些过孔是否能在预期的位置生成，且符合设计要求。

从设计角度来看，PCB 设计文件中明确规定了每个过孔的坐标、尺寸等参数。钻孔精度就是指在实际的钻孔加工过程中，钻头能够精确地到达这些指定的位置，误差在可接受的范围内。例如，如果设计要求在某一特定坐标处钻出直径为 0.3mm 的过孔用于连接两层线路，钻孔精度意味着实际钻出的过孔中心位置与设计坐标偏差极小，且过孔直径也符合 0.3mm 的设计值。

二、钻孔精度的重要性

（一）电气连接的可靠性

准确的钻孔精度对于确保电气连接的可靠性至关重要。过孔是实现 PCB 不同层间信号传输和电源分配的关键结构。如果钻孔位置偏离，可能会导致过孔与相应的线路无法准确连接，出现断路或接触不良的情况。这会严重影响 PCB 的电气性能，例如在高速数字电路中，可能会引起信号传输的中断、误码等问题，从而使整个电子设备出现故障。

（二）元件安装的准确性

对于需要安装元件的孔而言，钻孔精度直接关系到元件能否正确安装。如果钻孔位置不准确，元件引脚无法顺利插入孔中，或者在安装后会出现松动等现象。这不仅会影响元件在 PCB 上的机械稳定性，而且可能导致焊接不良，进一步影响电气性能和产品质量。在一些对精度要求极高的电子设备，如航空航天、医疗设备等领域的 PCB 制造中，钻孔精度的精度更是重中之重。

三、影响钻孔精度的因素

（一）钻孔设备精度

钻孔机的精度是影响钻孔精度的关键因素之一。高精度的钻孔设备能够更准确地控制钻头的运动轨迹。现代先进的 PCB 钻孔机通常具有高精度的导轨、丝杆等传动部件，以及精确的定位系统，能够将钻头的定位误差控制在极小的范围内。例如，一些高端钻孔机的定位精度可以达到±0.025mm 甚至更高。然而，如果钻孔机本身存在磨损、松动等问题，就会导致钻头的定位偏差，从而影响钻孔精度。

（二）PCB 材料与工艺

PCB 材料的特性也会对钻孔精度产生影响。不同的基材材料具有不同的硬度、韧性等物理性质。例如，玻璃纤维增强环氧树脂基板在钻孔过程中，由于玻璃纤维的存在，可能会导致钻头的偏斜。此外，PCB 的制造工艺，如层压工艺的质量，如果层间存在偏差或不平整，也会增加钻孔精度的难度。在钻孔前，PCB 的固定方式和夹具的精度同样重要，如果 PCB 在钻孔过程中发生位移，即使钻孔机精度很高，也无法保证钻孔精度。

（三）钻孔程序与设计数据

钻孔程序的准确性直接依赖于设计数据的质量。如果设计文件中的过孔坐标等信息存在错误，那么钻孔程序必然会导致错误的钻孔结果。而且，在将设计数据转换为钻孔程序的过程中，需要考虑到数据格式的转换、坐标系统的一致性等问题。即使设计数据正确，若在程序生成过程中出现失误，如数据丢失、坐标转换错误等，也会影响钻孔精度。

四、提高钻孔精度精度的措施

（一）设备维护与升级

定期对钻孔设备进行维护，检查和更换磨损的部件，如钻头、导轨、丝杆等，可以保证钻孔机的精度。同时，根据生产需求和技术发展，适时升级钻孔设备，采用更先进的定位技术和控制系统，能够进一步提高钻孔精度的精度。例如，引入激光定位技术的钻孔机可以更精确地确定钻头的起始位置。

（二）优化 PCB 材料与工艺

在 PCB 材料的选择上，可以根据实际需求选择更适合钻孔加工的基板材料。同时，改进 PCB 的制造工艺，提高层压质量，确保 PCB 表面的平整度。在钻孔过程中，采用合适的夹具和固定方法，如真空吸附夹具，可以有效地防止 PCB 在钻孔时发生位移，提高钻孔精度的成功率。

（三）严格的设计审查与程序验证

在 PCB 设计完成后，进行严格的设计审查，确保过孔等钻孔相关信息的准确性。在生成钻孔程序后，通过模拟钻孔、与设计数据对比等方式对程序进行验证。可以利用专业的软件工具，对钻孔程序进行分析，检查是否存在潜在的错误，如坐标异常、过孔遗漏等问题，从而保证钻孔精度的质量。总之，钻孔精度是 PCB 制造中需要精细控制和严格把关的重要环节，对 PCB 的质量和性能有着深远的影响。
