随着现代电子产品的日益发展，PCB成为各种电子设备的重要组成部分。在新产品研发的过程中，PCB打样是不可或缺的一环，特别是在小批量生产阶段，打样可以发现设计中的潜在问题，优化生产流程，小批量打样相较于大规模生产有其独特的挑战和注意事项。那么，下面一起来了解下PCB板小批量打样的注意事项有哪些?

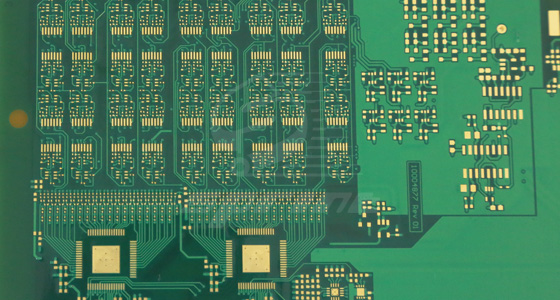

1、设计文件的准确性

在PCB打样前确保设计文件的准确性，设计文件通常包括原理图、PCB图、BOM表等。这些文件必须详细且准确，以避免在生产过程中出现意外问题。特别是BOM表中的每一个组件都应标注清楚其规格和供应商信息，以确保在生产过程中能够准确采购和安装相应的组件。

2、制造商的选择

选择合适的PCB制造商对于小批量打样来说很重要。一个值得信赖的制造商不仅能够提供高质量的PCB，还能够在沟通和交付时间上提供良好的保障。在选择制造商时，可以参考其以往的客户评价、生产能力和交期，也可以咨询制造商是否有关于设计优化的专 业建议，以避免一些初步设计上的错误。

3、设计规则检查

在将设计文件交给制造商之前，进行设计规则检查是必不可少的，DRC可以帮助发现设计中的不符合制造工艺要求的地方，例如小间距、小孔径和布线宽度等问题。通过DRC检查，可以提前发现并纠正潜在的设计问题，节省后续生产和修改的时间和成本。

4、材料选择

基材的选择对PCB板的性能和成本有重要影响。常见的基材有FR-4、铝基板和柔性材料等。不同行业和应用场景对于基材的要求不同。例如，高频应用中需要选择低介电常数的材料，而在高功率应用中，铝基板可能是一个更好的选择。

5、信号完整性

对于高速电路设计，信号完整性是一个不得不考虑的重要问题。在小批量打样中，必须仔细考虑布线的长度、层叠、阻抗匹配和地平面设计等因素，确保信号传输的稳定性和完整性。提前模拟分析和验证设计，有助于在打样阶段发现和解决潜在的信号完整性问题。

6、电源和地线的设计

电源和地线的设计对PCB的稳定性和可靠性有直接影响。在小批量打样中，应遵循一些基本原则，例如尽量减少电源和地线的回路面积，使用多层板来分离电源和地线层，增加去耦电容等措施。这些设计细节有助于提高电路的抗干扰能力和整体性能。

7、测试点的安排

为了便于后续的测试和检修，在设计PCB时应预留足够的测试点。这些测试点应该能够方便地接触到测试设备，帮助工程师快速诊断和解决问题。在小批量打样阶段，合理安排测试点，可以有效提高产品测试和检修的效率。

8、可制造性设计

在小批量生产中，设计不仅要考虑电气性能，还要考虑可制造性，是指设计应该尽量简化制造过程，减少可能出现的制造问题。例如，避免过度密集的布线，保持合适的孔径和焊盘尺寸，确保焊接良率等。

PCB板小批量打样是新产品开发中的一个重要环节，涉及多个方面的注意事项，通过合理的设计和充分的测试，可以在小批量生产阶段及时发现问题并优化设计，为后续的大批量生产奠定坚实的基础，提高产品的质量和可靠性。
