随着电子技术的迅猛发展，电子产品的功能日益复杂，元器件集成度不断提升，促使传统的单层或双层电路板已经无法满足需求，多层PCB因其优越的电气性能和高度的集成度，在现代电子设备中得到了广泛应用。在考虑PCB多层打样制作流程时，了解从设计到成品的各个关键步骤是非常重要的。那么下面一起来了解下PCB板高精度打样的制作流程。

一、PCB多层板设计阶段

1、需求分析与方案设计

PCB多层板的设计首先要明确产品的需求，包括电气性能、物理尺寸、信号完整性等方面。经过详细的需求分析后，制定出合理的设计方案。方案设计要注重线路布局、层数分配，确保实现信号传输的稳定性和降低电磁干扰。

2、原理图设计

使用专 业的EDA软件绘制电路原理图，原理图设计是多层PCB设计的基础，准确性非常重要，按照设计需求，绘制出符合电气性能和功能要求的原理图文件。

3、PCB层叠结构设计

多层PCB通常包括外层和内层，层叠结构设计需考虑信号层、电源层和接地层的合理搭配，以保证信号质量。常见的多层PCB有4层、6层、8层等，层叠形式需根据具体需求进行设计。

4、PCB布局布线

根据层叠结构进行布线。布线过程中要遵循设计规范，考虑高频信号的处理、地线隔离等问题。确保信号路径短，尽量减少交叉和干扰。

5、设计规则检查(DRC)

在布局布线完成后，进行设计规则检查(DRC)，以确保所有设计符合制造工艺要求和电气性能规范。发现问题及时调整，避免后续生产中的潜在风险。

二、PCB打样制作准备阶段

1、输出设计文件

设计完成后，导出符合生产厂商要求的Gerber文件和钻孔文件，这些文件是用于生产PCB的重要依据。Gerber文件包括每层电路图形、钻孔位置和尺寸、阻焊层、丝印层等信息。

2、制定生产计划

选择合适的生产厂商，并制定详细的生产计划。生产计划包括材料采购、生产周期、质量检测等内容，确保在约定时间内完成打样制作。

三、PCB多层板制造阶段

1、材料准备

根据设计要求准备合适的基材(如FR4、陶瓷基板等)、铜箔层、阻焊膜等。在多层PCB制造中，材料的选择和质量直接影响产品的性能。

2、内层图形制作

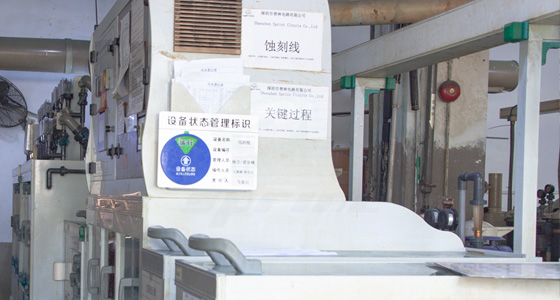

内层图形制作是多层PCB制造的关键步骤之一，将基材表面进行清洁，然后利用光刻技术将光敏膜涂覆在基材表面。通过曝光和显影，形成内层电路图形。之后进行化学蚀刻，去除多余的铜箔，保留所需的电路图形。

3、层间压合

将内层图形和预先准备好的外层(未加工)进行叠层，然后在高温高压下进行压合。压合工艺需要控制好温度、压力和时间，确保各层之间紧密结合，层间无气泡或分层。

4、钻孔

根据钻孔文件，在压合后的板材上进行钻孔，钻孔过程需要高精度的机械设备，确保孔位准确无误，并避免在钻孔过程中损伤板材。

5、电镀与镀孔

钻孔后，进行孔壁电镀，形成良好的导电通道，电镀过程中要保证镀层厚度均匀，避免出现孔壁脱落现象。镀孔后，会进行一次电镀，以增强PCB的机械强度和导电性能。

6、外层图形制作

外层图形制作与内层类似，通过光刻、显影和蚀刻工艺，形成外层电路图形。外层图形制作过程中需特别注意图形的对位精度，确保与内层图形的准确配合。

7、表面处理

为提高PCB的焊接性能和防氧化能力，对外层表面进行处理。常见的表面处理方法包括热风整平(HASL)、化学镀金(ENIG)、沉银、沉锡等。选择合适的表面处理方式，可以显著提高PCB板的使用寿命和可靠性。

8、阻焊与丝印

在电路图形层上覆盖一层阻焊膜，保护电路图形和防止焊接时产生的短路。阻焊膜覆盖后，再进行丝印工艺，标注元器件位置及相关信息，便于后续的组装和调试。

9、电气测试

制造完成后，对多层PCB进行直流电测试(DCT)和高压测试(HVT)，检测每条电路的通断情况以及绝缘性能，确保电气性能符合设计要求。

PCB多层打样制作是一项复杂且精细的过程，从初始的设计阶段到成品包装，每一步都必须严格控制和精心制作。通过详细的流程介绍，可以看出每一个环节都对产品的质量和性能有着重要影响。因此，在实际生产过程中，严格按照标准操作流程，合理分配资源，才能生产出高品质的多层PCB，为现代电子产品的发展提供强有力的支持和保障。
