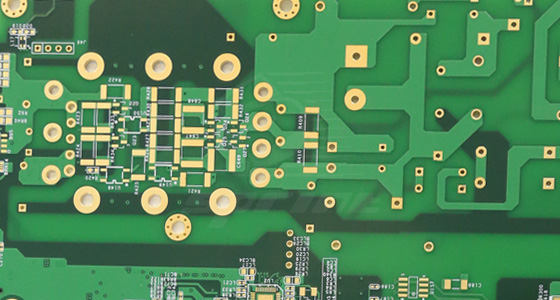

在现代电子设备的制造过程中，多层PCB板的应用变得日益重要。这种类型的板具有多个电路层，这些层通过金属化孔（通孔）连接，以实现复杂的电路设计和高度的功能集成。多层金属化孔技术是实现这种连接的关键技术之一。

多层金属化孔技术涉及在PCB板的通孔中沉积金属，以形成稳固的电气连接。这些金属化孔不仅提供了层与层之间的连接，还有助于热管理和信号完整性。随着电子产品向更小型化、更高性能的方向发展，对多层PCB板的需求也在不断增长。

在制造多层PCB板时，精确控制金属化孔的尺寸和质量很重要。孔的尺寸必须足够小，以适应紧凑的布局，同时又要足够大，以确保可靠的金属填充。此外，金属化层必须均匀且连续，以防止信号损失或断路。

为了满足这些要求，行业内采用了多种技术，包括化学沉积和电镀。化学沉积是在没有外部电流的情况下进行的，而电镀则需要使用电流。这两种方法都有其优点，通常会根据特定的应用需求和成本效益来选择。

除了技术挑战外，环境因素也是多层金属化孔技术需要考虑的重要方面。制造过程中使用的化学物质和金属可能对环境造成影响。因此，寻找更环保的替代品和改进生产工艺以减少废物和污染，已成为行业的一个重要趋势。

总的来说，多层金属化孔技术是多层PCB板制造中的一个关键环节。它不仅影响着产品的性能和可靠性，还与制造成本和环境可持续性密切相关。随着技术的不断进步，预计将有更多的创新解决方案出现，以应对日益严峻的设计和环境挑战。

多层金属化孔技术需要拥有深厚的专业知识和丰富的经验。因此高质量的PCB制造服务以及确保生产过程的环境友好性和成本效率至关重要。随着电子行业的快速发展，普林电路将继续采用先进技术，为客户提供符合最高标准的产品和服务。
