高频混压板在性能上具有高频信号传输稳定、低损耗、低干扰等特点，广泛应用于通信基站、雷达系统、卫星导航等领域。然而，高频混压板的制造工艺复杂，信号完整性测试成为确保其性能的关键环节。下面将以深圳的PCB制造商为例，深入探讨高频混压板的信号测试技术及其重要性。

一、高频混压板的基本概念

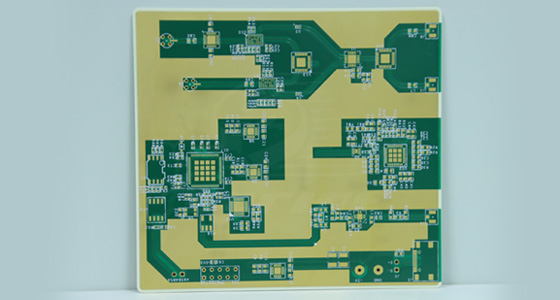

高频混压板是一种特殊的PCB板材，其特点是将不同介电常数（Dk）和损耗因子（Df）的材料混合使用，以满足高频信号传输的需求。常见的材料包括聚四氟乙烯（PTFE）、陶瓷填充材料、FR-4等。通过合理的设计和材料搭配，高频混压板能够在高频环境下实现低损耗、低串扰和良好的阻抗匹配。

二、高频混压板信号测试的必要性

在高频领域，信号的完整性（Signal Integrity, SI）是衡量电路板性能的核心指标。高频混压板由于其材料和结构的复杂性，信号传输过程中容易受到以下因素的影响：

介质损耗：材料的损耗因子（Df）会导致信号能量的衰减。

阻抗不匹配：线路设计不当或材料特性不一致会导致阻抗失配，进而引起信号反射和串扰。

电磁干扰（EMI）：高频信号容易产生电磁辐射，影响周围电路的正常工作。

热效应：高频信号传输过程中会产生热量，影响电路板的稳定性和可靠性。

因此，对高频混压板进行信号测试是确保其性能的关键步骤。

三、高频混压板信号测试的内容

高频混压板的信号测试主要包括以下几个方面：

S参数测试

S参数（Scattering Parameters）是衡量高频电路性能的重要指标，能够反映信号的反射、传输和串扰情况。通过矢量网络分析仪（VNA）对PCB的S参数进行测量，可以评估电路板的阻抗匹配、插损（Insertion Loss）和回损（Return Loss）等性能。

时域反射（TDR）测试

TDR测试通过向电路板发送阶跃信号，观察信号的反射情况，从而判断线路的阻抗分布和缺陷位置。TDR测试能够直观地反映高频混压板的阻抗匹配情况，帮助设计人员优化线路设计。

眼图测试

眼图测试是评估高速数字信号质量的重要手段。通过眼图分析，可以判断信号的抖动、噪声和幅值衰减情况，确保信号的传输质量。

电磁兼容性（EMC）测试

EMC测试用于评估高频混压板的电磁辐射和抗干扰能力。通过屏蔽室和频谱分析仪，测试电路板的辐射强度和抗干扰性能，确保其符合相关标准（如CISPR 22、FCC Part 15等）。

热性能测试

高频信号传输过程中会产生热量，影响电路板的可靠性。通过热成像仪等设备，测试电路板的热分布情况，评估其散热性能。

四、深圳PCB制造商的技术优势

作为中国电子制造业的核心城市，深圳汇聚了众多优秀的PCB制造商，在高频混压板领域具有显著的技术优势：

先进的测试设备

深圳的PCB制造商普遍配备了国际领先的测试设备，如安捷伦（Keysight）的矢量网络分析仪、泰克的TDR测试仪、德国罗德与施瓦茨（R&S）的EMC测试系统等，能够对高频混压板进行全面、精确的信号测试。

专业的技术团队

深圳的PCB制造商拥有经验丰富的高频电路设计与测试团队，能够为客户提供从设计、仿真到测试的全流程服务。通过电磁仿真软件（如HFSS、ADS等），设计人员可以在生产前对电路板进行仿真优化，减少测试中出现的问题。

严格的测试流程

深圳的PCB制造商通常建立了完善的测试流程，从原材料入库到成品出厂，每个环节都进行严格的测试和检验。通过全流程质量控制，确保高频混压板的高良率和稳定性能。

定制化服务

针对不同客户的需求，深圳的PCB制造商能够提供定制化的测试方案。例如，针对5G基站的高频混压板，可以提供更高的频率范围（如6GHz以上）和更严格的阻抗控制要求。

总之，深圳的PCB制造商在高频混压板领域展现了强大的技术实力和创新能力。通过先进的测试设备、专业的技术团队和严格的测试流程，深圳的制造商能够为客户提供高性能、高可靠性的高频混压板产品。
