在 PCB 制造领域，HDI PCB与普通 PCB 有着诸多显著差异，这些差异对于 PCB板生产厂家在生产工艺、应用场景以及产品性能等方面都有着极为重要的影响。下面就详细介绍HDI PCB与普通PCB的差异。

从布线密度来看，普通 PCB 的线路宽度和间距相对较大，这是由于其采用传统的多层板制作工艺，在一定程度上限制了线路的精细程度。而 HDI PCB 则具备超高的布线密度，它借助微孔技术、微盲埋孔技术以及细线化等先进工艺手段，能够在相同面积的电路板上实现更多的线路布局。例如，普通 PCB 的线宽可能在 0.15 毫米以上，而 HDI PCB 的线宽可以做到 0.05 毫米甚至更窄，线间距也能大幅缩小。这使得 HDI PCB 在有限的空间内能够集成更多的电子元件和功能模块，为电子产品的小型化和高性能化提供了有力支撑。对于PCB板生产厂家而言，生产 HDI PCB 需要更为精密的设备和更高超的工艺控制能力，以确保如此精细的线路能够准确无误地制作出来。

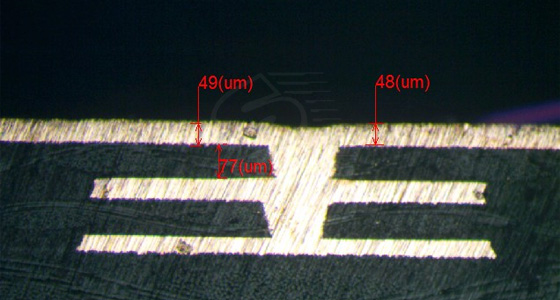

在层间连接方面，普通 PCB 主要采用通孔连接方式，这种方式在多层板中需要较大的钻孔直径，从而占用较多的电路板空间，并且信号传输路径相对较长。与之不同，HDI PCB 大量运用微盲埋孔技术。微盲孔是指只在电路板的一面开口，而埋孔则是完全位于电路板内部的连接孔。这些微盲埋孔的孔径极小，通常在 0.1 毫米以下，它们能够实现更短的信号传输路径，有效减少信号延迟、串扰等问题，提高信号传输的质量和速度。这对于高速、高频电子设备来说至关重要。然而，对于PCB板生产厂家，加工微盲埋孔需要特殊的激光钻孔设备以及精确的钻孔参数控制，其生产难度和成本相较于普通 PCB 的通孔加工都有显著增加。

从设计灵活性角度分析，普通 PCB 的设计相对较为常规，由于其布线密度和层间连接方式的限制，在面对一些复杂的电路功能需求时，可能难以实现理想的布局。而 HDI PCB 的设计灵活性更高。它可以根据不同的电路功能要求，更自由地规划层间结构和线路走向。例如，在一些对信号完整性要求极高的射频模块中，HDI PCB 能够通过合理安排微盲埋孔和线路布局，将不同功能的电路层进行优化组合，实现更佳的电气性能。这就要求 PCB 板生产厂家的设计团队具备更深厚的专业知识和丰富的经验，能够充分利用 HDI PCB 的设计优势，为客户提供定制化的高性能电路板设计方案。

在应用场景方面，普通 PCB 广泛应用于一些对性能要求不特别高、空间较为充裕的电子产品中，如普通消费类电子产品的简单控制板、一些工业设备中的基础控制电路等。而 HDI PCB 则主要应用于高端智能手机、平板电脑、笔记本电脑、可穿戴设备以及高端通信设备等对体积、性能和信号传输质量都有严格要求的产品领域。在这些产品中，HDI PCB 能够在有限的空间内实现强大的功能集成，满足高速数据传输、高分辨率显示、多频段通信等复杂功能的需求。这也意味着 PCB板生产厂家需要根据不同的应用场景，精准地判断客户需求，合理推荐和生产合适类型的 PCB 产品。

综上所述，HDI PCB 与普通 PCB 在布线密度、层间连接、设计灵活性和应用场景等方面都存在明显差异。PCB板生产厂家需要深入理解这些差异，不断提升自身在 HDI PCB 生产工艺、设计能力等方面的水平，以适应电子行业不断发展的需求，为各类电子产品提供更优质、更具针对性的 PCB 解决方案。
