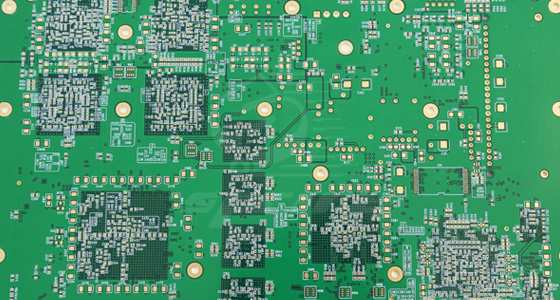

电子产品真的应了“麻雀虽小，五脏俱全”这句话。别看它的体积那么小，却是由不同的电路和电子元件、铜导线等所组成，确保能正确使用，为人们提供良好的体验。其中PCB板设计和生产比较复杂，那么本文来说说4层PCB板结构生产流程是怎样的。

1、准备材料

原材料质量如何决定产品品质和性能，因此应精心挑选材料。尤其是选择基板材料时应考虑其电气性能、耐热性、机械强度以及耐化学腐蚀性等特性。还要准备铜箔、阻焊油墨等导电材料和绝缘材料，具体的材料选择应根据产品需求和规范进行。

2、制作内层

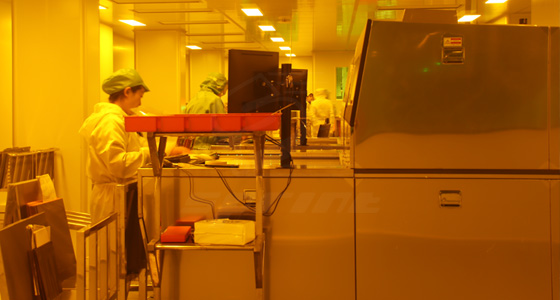

根据设计好的电路图案，首先在基板上覆盖一层铜箔。接着，利用光刻技术，将电路图案转移到铜箔上的光敏胶表面。然后，使用化学腐蚀剂去除未被光固化的部分铜箔，暴露出导电线路。最后，去除光敏胶，得到完整的导电线路图案。在制作过程中，除了要求使用高精度的设备外，工作人员还要熟练操作，确保线路完整。

3、压合工艺

使用专门的压合设备，在高温高压条件下完成，使多层基板能紧密结合在一起。此工艺质量可直接影响各层之间的结合强度，因此应注意精心。

4、外层制作

利用蚀刻工艺去除多余的铜箔来形成外层线路。其次再进行钻孔，目的是让不同层之间的导电线路能相互连接；然后再进行铣边，把板子裁剪成合适的尺寸和形状。在这一步骤中应确保孔位没有误差、边缘平整。

5、阻焊

为能增强4层PCB板的美观性和可读性，需在板子上涂敷一层阻焊油墨，防止电路受到外界环境侵蚀。同时需在标识地方上印上电路编号、原件位置标记等，应确保印刷均匀和清晰。

4层PCB板结构生产是一个复杂且精细的过程，确保每一个环节都要有严格的质量控制。以上操作步骤完成之后，还需进行导通性测试和绝缘性测试，使每一块板子均能符合标准。只要在小细节方面精益求精、专心致志，那么就能生产出高质量的产品，满足客户的需求和期望。
