作为电子元器件的载体与电气连接的桥梁，PCB的设计与制造工艺直接关乎设备性能。其中，4层PCB板凭借适中的成本与较好的电气性能，在众多电子产品中广泛应用，而其厚度是一个不可忽视的关键参数。

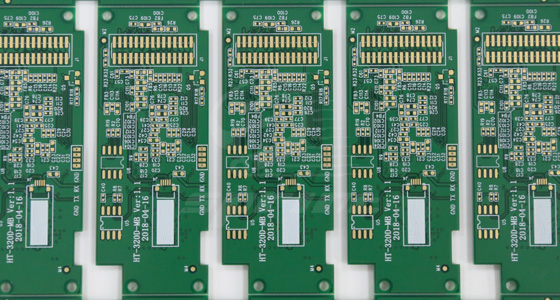

4层PCB板厚度的常见范围

综合考虑上述多种影响因素，在常规应用场景下，4层PCB板的厚度通常处于1.0mm到2.0mm之间。这一厚度范围能较好地平衡电气性能、机械强度与制造成本。在消费电子领域，如手机、平板电脑等设备的主板，为追求轻薄便携，4层PCB板厚度多接近1.0mm，通过优化基板材料与层间布局，在保证电气性能的同时，实现设备的轻薄化。而在工业控制、通信设备等对稳定性与可靠性要求较高的领域，4层PCB板厚度可能会选择1.6mm或2.0mm，以提供更强的机械支撑与更好的电磁屏蔽效果，满足设备在复杂环境下的稳定运行需求。

不同应用场景下的厚度选择

消费电子产品

在消费电子产品中，如智能手表、蓝牙耳机等可穿戴设备，由于对产品体积与重量限制极为严格，4层PCB板需尽可能轻薄。以智能手表为例，其内部空间有限，4层PCB板厚度一般控制在1.0mm左右，甚至更低。通过选用超薄的基板材料，如厚度为0.1mm的超薄FR-4或更薄的聚酰亚胺基板，并优化层间布局与元器件安装方式，实现PCB板在有限厚度下满足复杂电路设计需求，确保设备具备强大功能的同时，保持小巧轻便的外观。

工业控制设备

工业控制设备通常工作在复杂恶劣的环境中，对PCB板的稳定性与可靠性要求极高。在这类设备中使用的4层PCB板，厚度多为1.6mm或2.0mm。例如，工业自动化生产线中的控制器主板，由于需要长时间稳定运行，且可能面临振动、高温、电磁干扰等不利因素，较厚的PCB板能提供更好的机械强度，防止因振动导致的线路断裂；同时，较厚的层间绝缘距离与合理的层间布局，可有效增强电磁屏蔽能力，保障电路信号传输稳定，避免因外界干扰造成设备故障。

通信设备

通信设备，尤其是5G通信基站中的射频模块，对4层PCB板的电气性能要求苛刻。一方面，为满足高速信号传输需求，需优化层间结构与材料特性，保证信号完整性；另一方面，为实现良好的散热与电磁屏蔽，对PCB板厚度有一定要求。在5G通信基站的射频模块中，4层PCB板厚度一般在1.6mm左右。通过采用高导热系数的基板材料，并合理设计电源层与接地层，在该厚度下既能保证信号高速稳定传输，又能有效将设备运行产生的热量散发出去，同时降低电磁干扰对通信信号的影响，确保通信质量。

4层PCB板厚度选择的关键要点

电气性能保障

在选择4层PCB板厚度时，首先要确保电气性能满足要求。对于高频电路，需重点关注信号传输的完整性与抗干扰能力。较厚的PCB板在层间距离加大时，能减少信号间的串扰，但同时也可能增加信号传输延迟。因此，要根据具体电路频率与信号特性，通过仿真分析等手段，精确计算出合适的层间距离与PCB板厚度，以实现最佳电气性能。在设计工作频率为1GHz的射频电路时，经仿真计算，选择厚度为1.6mm的4层PCB板，并合理设置层间参数，可有效降低信号传输损耗与反射，保证信号质量。

机械强度考量

机械强度直接关系到PCB板在使用过程中的可靠性。对于可能受到振动、冲击等外力作用的应用场景，如汽车电子、航空航天设备中的PCB板，要选择足够厚度以提供良好的机械支撑。一般来说，在汽车电子的发动机控制单元（ECU）中，4层PCB板厚度多为2.0mm，这样的厚度能使PCB板在发动机舱复杂的振动环境下，保持线路连接稳定，避免因机械应力导致的线路断裂或焊点松动，确保设备可靠运行。

成本效益平衡

制造成本是PCB板设计中不可忽视的因素。较厚的PCB板通常需要更多的原材料，制造工艺也可能更为复杂，从而增加成本。在满足电气性能与机械强度要求的前提下，应尽量选择成本较低的厚度方案。在普通家用电子设备中，如智能音箱的PCB板，通过优化设计，选择厚度为1.2mm的4层PCB板，既能满足设备性能需求，又能有效控制成本，提高产品市场竞争力。同时，还可通过批量采购基板材料、优化制造工艺等方式，进一步降低成本。

4层PCB板厚度的选择是一个综合考量电气性能、机械强度与成本效益等多方面因素的过程。不同的应用场景对PCB板厚度有着不同要求，只有深入了解各因素之间的关系，才能在设计与制造过程中做出最优选择，使4层PCB板在各种电子产品中充分发挥其关键作用，推动电子设备向高性能、轻薄化、低成本的方向不断发展。
