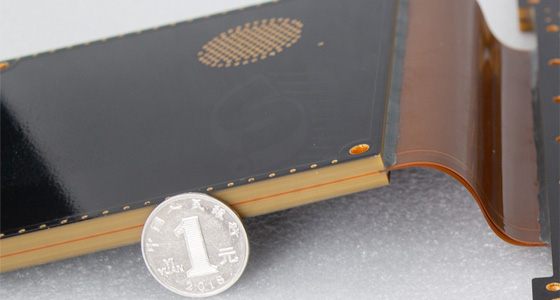

PCB 板厚作为一个关键参数，对其电气性能有着显著的影响。下面从对信号传输、电源分布、电磁兼容性三方面来详细介绍PCB板厚对电气性能的影响与分析，旨在帮助企业客户更深入的了解PCB板。

一、对信号传输的影响

阻抗控制

PCB 板厚直接影响线路的特征阻抗。当板厚改变时，线路的宽度与间距和介质层厚度的比例发生变化，从而导致阻抗值的波动。如果 PCB 的阻抗与设计要求不符，会引起信号反射、衰减和失真等问题，严重影响信号的完整性。例如，在高速数字电路中，精确的阻抗控制关乎信号的快速、准确传输。如果板厚不均匀或与设计值偏差较大，可能会导致信号时序错误、误码率增加。

信号延迟

板厚也会影响信号在 PCB 上的传输延迟时间。较厚的 PCB 通常意味着信号传输路径更长，从而导致信号延迟增加。在高频和高速电路中，信号延迟的微小变化都可能对系统性能产生重大影响。例如，在同步数字系统中，如果不同信号路径的延迟差异过大，可能会导致时钟偏移和数据错误。

二、对电源分布的影响

电源完整性

PCB 板厚对电源平面的阻抗和电容有影响。较厚的 PCB 可以提供更大的平面面积，从而降低电源平面的阻抗，提高电源完整性。这有助于减少电源噪声和电压波动，为电子元件提供稳定的电源供应。相反，如果板厚不足，电源平面的阻抗可能会增加，导致电源噪声增大，影响电路的正常工作。

散热性能

较厚的 PCB 通常具有更好的散热性能。这是因为厚板可以提供更大的热容量和更好的热传导路径，有助于将电子元件产生的热量迅速散发出去。良好的散热性能可以降低电子元件的工作温度，提高其可靠性和寿命。相反，薄的 PCB 可能会因为散热不良而导致电子元件温度过高，从而影响其性能和寿命。

三、对电磁兼容性的影响

接地效果

PCB 板厚对接地效果有重要影响。较厚的 PCB 可以提供更好的接地平面，降低接地阻抗，提高电磁兼容性。良好的接地可以减少电磁干扰的产生和传播，提高电路的抗干扰能力。例如，在射频电路中，良好的接地可以减少杂散电容和电感，提高电路的性能和稳定性。

屏蔽效果

厚的 PCB 可以提供更好的屏蔽效果，减少外部电磁干扰对电路的影响。这是因为厚板可以提供更大的屏蔽层厚度，增强对电磁辐射的吸收和反射能力。相反，薄的 PCB 可能会因为屏蔽效果不佳而导致电路受到外部电磁干扰的影响，降低系统的性能和可靠性。

综上所述，PCB 板厚对电气性能有着诸多重要的影响。在电子电路设计和制造过程中，必须根据具体的应用需求和性能要求，合理选择 PCB 板厚，以确保电路的信号完整性、电源完整性、电磁兼容性和可靠性。同时，在 PCB 制造过程中，也需要严格控制板厚的精度和均匀性，以保证产品的质量和性能。
