深圳PCB厂家视工艺革新与质量控制为企业发展核心,借创新工艺与严控质量,既满足本地多元需求,又在国际获誉,推动电子业进步。下面就详细介绍深圳PCB厂家是如何做到PCB制造的工艺革新与质量控制的?

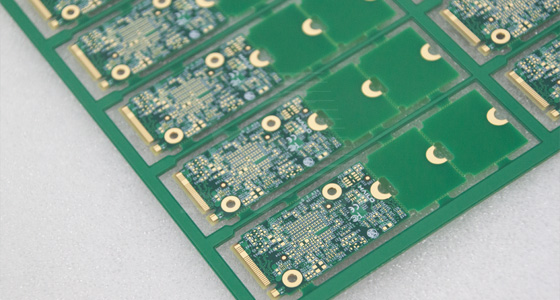

传统化学蚀刻工艺遇精细线路与高密度互连需求现局限。深圳PCB厂家引入激光直接成像(LDI)技术,无需菲林胶片,线路图形精度与分辨率大升。如手机主板制造,LDI技术可实现线宽和间距小于0.1毫米精细线路制作,提升布线密度,助力电子产品小型化与多功能化。
脉冲电镀工艺亦被广泛应用。与直流电镀比,其周期性改变电流大小和方向,镀层更均匀致密,附着力强。在高频高速PCB生产中,能精准控制铜箔厚度与粗糙度,减少信号传输损耗与干扰,优化电气性能。
电子产品轻薄化与多功能化促使PCB孔径变小,传统机械钻孔难满足微孔加工。深圳PCB厂家采用激光钻孔技术,尤其紫外激光(UV激光)钻孔。其波长短、能量高,可钻直径小于0.1毫米微孔,孔壁光滑、热影响小。在HDI PCB制造中作用关键,使多层PCB信号传输快速稳定,为5G通信设备、智能手机等高端产品奠基。
多层PCB制造中层压工艺优化对性能和可靠性重要。深圳PCB厂家探索新层压材料与工艺参数。采用低介电常数、低损耗角正切半固化片材料,减少层间信号传输延迟与衰减。精确控制层压温度、压力和时间参数,结合真空辅助层压技术,提高层间结合力,减少气泡、分层等缺陷,提升多层PCB电气、机械与耐热性能。
深圳PCB厂家明悉原材料质量是PCB产品质量根基,立严格检验标准流程。对基板材料、铜箔、化学药剂等每批次原材料全面检验。用高精度设备测基板厚度、平整度、介电常数等;检铜箔纯度、厚度公差、表面粗糙度;析化学药剂浓度、纯度。仅合格原材料入生产环节,从源保产品质量。
PCB制造各工序,深圳PCB厂家配先进监控设备与技术人员。线路制作工序,自动光学检测(AOI)设备实时监测线路图形,速准检短路、断路、线宽偏差等缺陷并修复。钻孔工序,高精度坐标测量仪测钻孔位置与孔径。层压工序,X射线检测设备查层压后PCB内部结构。全流程监控,及时发现解决质量问题,防缺陷产品流入下工序,提高良品率。
PCB产品制成后,深圳PCB厂家执行严格的成品检测与可靠性测试。成品检测含外观检查、电气性能测试与功能测试。外观检查PCB表面划伤、污渍、字符印刷;电气性能测导通性、绝缘性、阻抗等参数;功能测试依PCB应用产品功能模拟,验能否正常工作。
可靠性测试亦关键。厂家对PCB产品进行温度循环、湿度、振动、冲击等测试。如温度循环测试,PCB置于高低温交变环境箱,模拟实际温度变化,检测不同温度下电气与机械性能稳定性;振动测试,用振动台不同频率幅度振动,查焊点牢固、元件松动情况。经可靠性测试,评PCB产品恶劣环境下可靠性与耐久性,保电子产品长期稳定运行。
深圳PCB厂家在工艺革新与质量控制成效显著。借助先进制造工艺,如线路、钻孔、层压工艺创新,提高生产效率与产品性能,应对电子业对PCB高性能、高密度需求。建立严格质量控制体系,从原材料检验至成品检测与可靠性测试多环节把控,保产品质量与可靠性。
