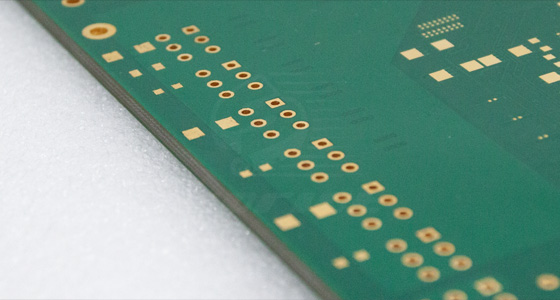

焊盘是指电路板上用于连接电子元器件与电路的一种金属区域。这些金属区域一般由铜构成，经过化学或机械加工形成，目的是在电子元器件焊接和电气连接过程中提供适当的电气接触。焊盘通常有多种形状和尺寸，以适配不同类型的元件。

焊盘的种类

焊盘根据其应用和设计的不同，主要可以分为以下几类：

引脚焊盘：用于传统直插式元件的焊接，通常是一圈圆形或方形的金属区域，围绕元件的引脚。

表面贴装焊盘：专门为表面贴装元件设计的焊盘，这些焊盘通常较小，适用于现代电子设备中对空间的严格限制。

过孔焊盘：与过孔相连的焊盘，用于连接电路板的不同层。其设计需确保过孔的可电镀性，以实现良好的导电性。

信号焊盘与电源焊盘：信号焊盘主要用于传输信号电路，而电源焊盘则用于连接电源，以确保电源的有效供应。

焊盘的设计考虑

在PCB设计中，焊盘的设计至关重要，以下是一些关键考虑因素：

尺寸和形状：焊盘的尺寸和形状必须与元件引脚的尺寸和类型相匹配。这将影响连接的稳定性和可靠性。

间距：焊盘之间的距离需遵循相关的标准，以防止焊接过程中可能出现的短路。

材料选择：焊盘通常使用铜材料，表面可以镀镍或金，以提高焊接性和防止氧化。

热导性：在设计焊盘时，需考虑到热管理，确保焊接过程中能够有效散热，防止元件过热损坏。

制造公差：焊盘的设计公差需在PCB制造的能力范围内，以保证焊接的可重复性与质量。

焊盘的制造工艺

焊盘的制造过程通常涉及以下步骤：

基材选择：选择适合的PCB基材（如FR-4），确保其具有所需的电性能和机械性能。

光刻技术：通过光刻技术将焊盘的图形转移到PCB表面。

湿法蚀刻：去除未被光刻胶保护的铜，以形成焊盘的金属区域。

表面处理：对焊盘进行表面处理，如电镀镍金，以提高其焊接性和抗氧化能力。

焊盘在电路板中的应用

元件固定与连接：焊盘在焊接过程中为各种电子元件提供稳固的连接，是电路功能实现的基础。

信号传输：合适设计的焊盘确保信号的高效传输，减少信号衰减或损失。

散热管理：一些焊盘设计用于帮助散热，尤其是在高功率应用中，合理的焊盘设计有助于延长元器件寿命。

焊盘是PCB设计与制造中不可或缺的重要元素，其设计和工艺直接关系到电路的性能和可靠性。合理的焊盘设计不仅确保了电子元件的稳定连接，还在提高生产效率和降低成本方面发挥着关键作用。
