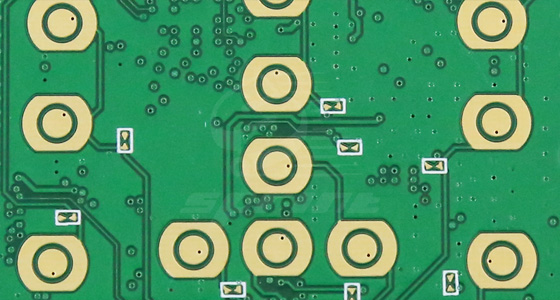

在高速电子设备的设计中，PCB线路板的阻抗控制是确保信号完整性和系统性能的关键因素。阻抗不匹配会导致信号反射、衰减和失真，从而影响电路的性能甚至导致系统功能失效。因此，对于高速数字电路和高频射频电路，精确的阻抗控制非常重要。

多层PCB电路板阻抗控制涉及到多个方面，包括板材的选择、层叠结构的布局、线路的布局和宽度、以及阻抗的计算和测试。以下是一些关键点：

板材选择：PCB板材的选择对阻抗控制有直接影响。常用的板材如FR-4，具有特定的介电常数，这个参数在阻抗计算中非常重要。板材的厚度也会影响阻抗，通常通过控制芯板和半固化片的厚度来实现所需的阻抗。

层叠结构布局：合理的层叠结构可以减少层间串扰，提高信号的完整性。设计时，通常将信号层与地平面相邻，以提供良好的参考平面，并减少信号线之间的直接耦合。

线路布局和宽度：信号线的宽度和与参考平面的距离会直接影响其特性阻抗。设计时，需要根据所需的阻抗值来确定线路的宽度。同时，差分走线的布局需要保持一致的线宽和线距，以确保差分阻抗的匹配。

阻抗计算：阻抗计算是多层PCB设计中的一个复杂过程，涉及到多种参数，如介电常数、铜箔厚度、线路宽度等。专业的EDA软件，如Polar SI9000，可以帮助工程师进行精确的阻抗计算。

阻抗测试：在PCB生产过程中，阻抗测试是验证设计是否符合要求的重要步骤。常用的测试设备包括时域反射计（TDR）和矢量网络分析仪（VNA），它们可以提供精确的阻抗测量。

在多层PCB设计中，阻抗控制是一个系统性的工作，需要在布局、生产和测试等多个环节中进行综合考虑和管理。通过精确的计算、严格的工艺控制和准确的测试，可以确保PCB线路板的阻抗满足高速信号传输的要求，从而提高电子产品的性能和可靠性。
