高度发达的电子科技领域，多层 PCB 电路板为各种复杂的电子设备提供了稳定且高效的电气连接和物理支撑。而在多层 PCB 电路板的制作工艺中，盲埋孔工艺是一个备受关注的环节。那么，多层 PCB 电路板盲埋孔工艺是 PCB 电路板制作必须的吗？这需要我们从多个方面来深入探讨。

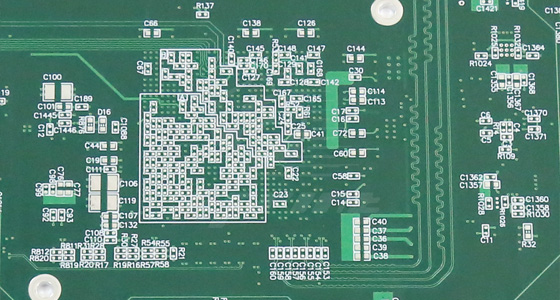

一、多层 PCB 电路板盲埋孔工艺简介

盲孔是指将 PCB 电路板内层线路与外层线路连接起来，但是孔的一端是在 PCB 电路板的表面，另一端则终止在内层线路上，也就是没有贯穿整个 PCB 电路板。埋孔则是连接 PCB 电路板内部不同层的线路，完全被掩埋在 PCB 电路板内部，从 PCB 电路板表面是看不到的。盲埋孔工艺就是实现这些特殊孔结构制作以及完成相应电气连接的技术手段。

二、盲埋孔工艺的优势

1. 提高布线密度

在多层 PCB 电路板中，随着电子产品功能的不断增加，需要布置的线路也越来越复杂。传统的通孔方式在一定程度上会限制布线的灵活性，因为通孔需要贯穿整个 PCB 电路板，会占用较多的空间。而盲埋孔可以在不贯穿整个 PCB 电路板的情况下实现不同层之间的连接，这样就能够更有效地利用 PCB 电路板内部的空间，大大提高布线密度，使得在有限的 PCB 电路板面积上可以集成更多的电子元件和线路。

2. 改善信号完整性

对于一些高速信号传输的应用场景，信号完整性至关重要。通孔由于贯穿多层，其寄生电容、电感等参数相对较大，会对高速信号产生较大的干扰，导致信号失真、衰减等问题。而盲埋孔可以通过更精准的设计，使其对信号传输的影响降到更低。例如，盲孔可以针对特定层的信号连接进行优化，减少不必要的信号串扰，从而更好地保障高速信号的完整性，提高整个电子系统的性能。

3. 实现小型化设计

现代电子产品不断朝着小型化、轻量化的方向发展。多层 PCB 电路板要适应这种趋势，就需要在不降低性能的前提下尽可能缩小尺寸。盲埋孔工艺通过提高布线密度等方式，使得 PCB 电路板可以在更小的面积内实现相同甚至更复杂的功能，这对于如智能手机、可穿戴设备等对尺寸要求极为苛刻的产品来说意义重大，有助于实现产品的小型化设计目标。

三、并非所有PCB电路板制作都必须采用盲埋孔工艺

1. 简单功能的 PCB 电路板

对于一些功能相对简单的电子设备，其 PCB 电路板所承载的线路和元件数量有限，传统的通孔工艺完全可以满足其电气连接的需求。比如一些简单的电子玩具、普通的小家电控制电路板等，它们的布线要求不高，通过通孔就能够轻松实现各层之间的连接，而且采用通孔工艺成本相对较低、制作工艺也更为简单，所以在这种情况下，盲埋孔工艺并非必须。

2. 成本考量因素

盲埋孔工艺虽然具有诸多优势，但它的制作成本相对较高。它涉及到更复杂的生产设备、更高要求的制作工艺以及更精细的加工流程。例如，制作盲埋孔需要专门的激光钻孔设备或其他高精度钻孔设备，这些设备的采购和维护成本都不菲。而且在后续的电镀、填孔等工序中，也需要更严格的工艺控制，这都会增加生产成本。对于一些对成本极为敏感的产品，如一些大规模生产的低端消费电子产品，如果采用盲埋孔工艺会大幅增加产品成本，影响产品的市场竞争力，所以在成本限制较大的情况下，可能不会选择盲埋孔工艺。

3. 研发和生产周期限制

在一些项目中，可能面临着研发和生产周期紧张的情况。盲埋孔工艺由于其复杂性，需要更长的制作时间。从设计阶段的精确规划，到生产过程中的多次工艺调整和检测，都比传统通孔工艺耗费更多的时间。如果企业急于推出产品，在时间不允许的情况下，可能会优先选择更为熟悉和快捷的通孔工艺，即使产品可能会在一定程度上牺牲一些性能或空间利用效率，但能够保证产品按时上市。

多层 PCB 电路板盲埋孔工艺对于提升 PCB 电路板的性能、实现小型化等方面有着显著的优势，在许多高端、复杂的电子设备中发挥着不可替代的作用。然而，它并非是所有 PCB 电路板制作都必须采用的工艺。对于一些功能简单、成本敏感以及受研发和生产周期限制的 PCB 电路板制作项目来说，传统的通孔工艺依然可以满足需求。在实际的 PCB 电路板制作过程中，需要根据具体的电子产品的功能要求、成本预算、研发和生产周期等多方面因素综合考虑，来决定是否采用盲埋孔工艺，以达到更佳的性价比和产品性能的平衡。
