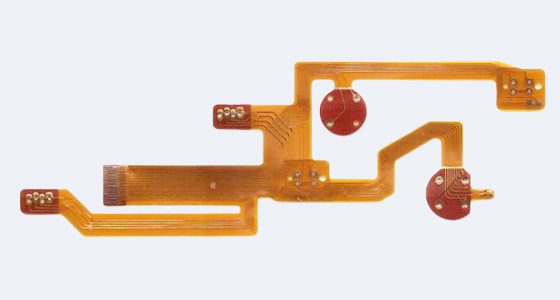

多层柔性线路板作为现代电子设备中的关键组件，其生产流程涉及多个精密环节，每个环节都对产品的质量和性能起着至关重要的作用。以下将详细介绍多层柔性线路板的生产流程。
多层柔性线路板常用的基底材料是聚酰亚胺（PI），因其具有优异的耐高温性、柔韧性、绝缘性和化学稳定性。根据不同的应用需求，也可选择其他合适的柔性材料，如聚酯薄膜（PET）等。对基底材料进行质量检验，确保其厚度均匀、表面平整、无瑕疵，以满足生产要求。
铜箔是柔性线路板的主要导电材料，通常采用电解铜箔或压延铜箔。根据线路板的电气性能要求和加工工艺，选择合适厚度的铜箔。一般来说，内层导电层可选用较薄的铜箔，而外层导电层可能需要较厚的铜箔以提高导电性和可焊接性。
在多层柔性线路板的制作过程中，需要使用粘结材料将不同层的基底材料和导电层粘结在一起。
将设计好的内层线路图案通过光刻技术转移到铜箔上。首先，在铜箔表面涂布一层光刻胶，然后使用紫外线曝光机将带有线路图案的光刻掩膜版对光刻胶进行曝光。曝光后的光刻胶在显影液中发生化学反应，被曝光部分的光刻胶溶解，露出下面的铜箔，未曝光部分的光刻胶则保留下来，形成线路图案的保护膜。
利用化学蚀刻方法将未被光刻胶保护的铜箔去除，从而得到内层线路。常见的蚀刻液是氯化铁溶液或硫酸铜溶液。在蚀刻过程中，要严格控制蚀刻速度和温度，以确保线路的精度和质量。
采用光学检测设备（如自动光学检测仪，AOI）对内层线路进行检查，检测线路的宽度、间距、开路、短路等缺陷。
将制作好的内层线路板和准备好的绝缘层、粘结材料按照预先设计的叠层结构进行叠放。
将叠放好的线路板放入层压机中，在一定的温度、压力和时间条件下进行层压。层压机通过加热和加压，使粘结材料熔化并填充各层之间的间隙，将不同层的线路板牢固地粘结在一起，形成一个整体的多层结构。
层压完成后，对线路板进行进一步的粘结固化处理。根据粘结材料的特性，选择合适的固化温度和时间，使粘结材料充分固化，提高层间的粘结强度和电气性能。固化完成后，对多层线路板进行冷却，使其恢复到室温状态。
根据设计要求，使用数控钻孔机在多层柔性线路板上钻出连接不同层线路的通孔、盲孔或埋孔。钻孔的直径和位置精度直接影响到线路板的电气连接性能和可靠性。
钻孔后，孔壁上会残留一些铜屑和杂质，需要进行清洁处理。通常采用化学清洗或等离子体处理等方法，去除孔壁上的污染物，同时对孔壁进行粗化处理，以增强孔壁与金属镀层的附着力。
为了实现各层线路之间的电气连接，需要在钻孔内镀上一层金属导电层，通常采用电镀铜的方法。将线路板放入电镀槽中，通过电解作用在孔壁上沉积一层均匀的铜镀层。
与内层线路制作类似，通过光刻技术将外层线路图案转移到多层线路板的外层铜箔上。首先在铜箔表面涂布光刻胶，然后进行曝光、显影，形成外层线路的光刻胶保护膜。
采用化学蚀刻方法去除未被光刻胶保护的铜箔，得到外层线路。蚀刻完成后，进行外层线路的检查，检测内容包括线路的精度、完整性、开路、短路等缺陷，确保外层线路质量符合设计要求。
为了防止铜线路在空气中氧化，影响线路板的电气性能和可焊接性，需要对线路板表面进行抗氧化处理。常见的抗氧化处理方法有热风整平（HASL）、有机保焊膜（OSP）、化学镀镍 / 金（ENIG）、电镀镍 / 金等。
根据客户要求，在多层柔性线路板表面进行标记，如产品型号、生产批次、日期等信息。标记方法有丝印、激光打标等。
根据设计尺寸和外形要求，使用数控切割机或冲压机将多层柔性线路板从大板上切割下来。在切割过程中，要注意控制切割精度和边缘质量，避免出现毛刺、裂纹等缺陷。
对切割后的线路板进行外形修整，去除多余的边角和毛刺，使线路板的外形符合设计要求。可以采用手工打磨或机械研磨等方法进行外形修整，确保线路板的边缘光滑、平整。
使用专业的测试设备对多层柔性线路板进行电性能测试，包括电阻、电容、电感等参数的测量，以及开路、短路、绝缘电阻等测试项目。
对线路板的外观进行全面检验，检查线路板表面是否有划痕、污渍、氧化、变色等缺陷，线路图案是否清晰、完整，标记是否准确、清晰，孔位是否准确等。
为了确保多层柔性线路板在实际使用中的可靠性，还需要进行一些可靠性测试，如热冲击试验、温湿度循环试验、振动试验、弯曲试验等。这些测试项目模拟了线路板在不同环境条件下的使用情况，检验线路板在各种应力作用下的性能稳定性和可靠性。
